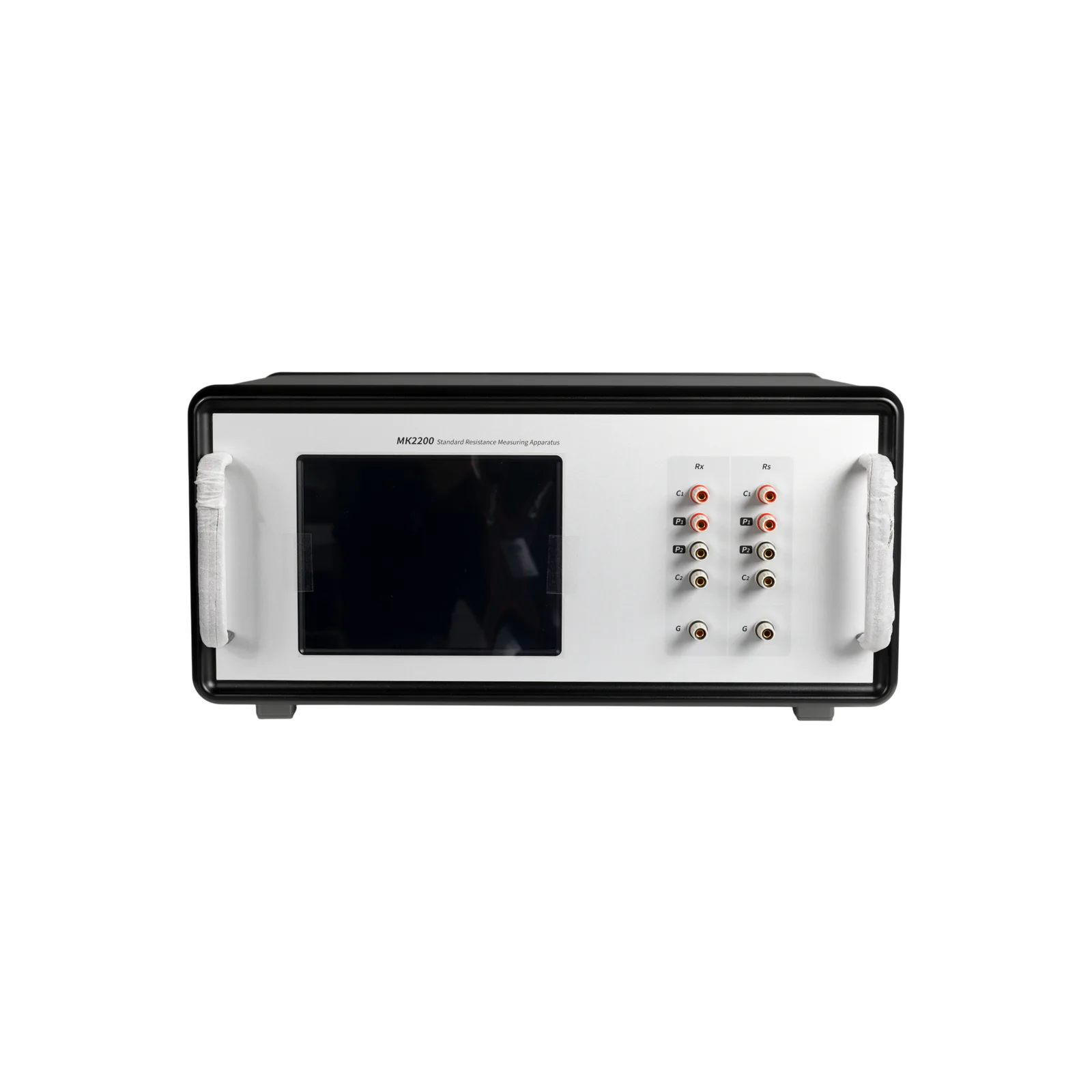

Компаратор сопротивлений МК2200

Страна производителя: Китай

Оборудование под вашу задачу

Специалисты компании Диполь проконсультируют вас и помогут с подбором оптимального оборудования

Связаться с нами

Поставщик: Диполь
Страна производитель: Китай
Электрическое сопротивление (R): 1 мОм — 100 кОм
± 0,5 — 5 ppm (с внешним эталонным резистором)
Разрешение: от 10 пкОм (1 мОм) до 1 мОм (100 кОм)
Номинальные отношения: 0,001:1 — 10:1

Ток возбуждения 100 мкА — 3,2 А
Типовая тестовая мощность 1 — 10 мВт

4-проводное подключение Rx и Rs
Типовое время измерения около 4,5 мин
Интерфейсы: RS-232, LAN
Комплектация: Компаратор МК2200, провода для высоких сопротивлений, короткий провод, кабель USB–RS232, шнур питания, руководство пользователя
Время прогрева: не менее 30 мин (до 60 мин)
Рабочая температура: 18 - 28 °C
Влажность при работе: 20 - 50 %, без конденсации
Температура хранения: -20 - 60 °C
Влажность при хранении: 15 - 80 %, без конденсации
Разъемы: Rx и Rs: 4-проводные клеммы с заземлением; GND корпуса
Питание: 220 ± 22 В, 50 ± 2 Гц
До 100 ВА
Габаритные размеры (Ш×В×Г): 485 x 220 x 355 мм
Масса: 22,5 кг

Стоимость

По запросу

Количество

Поставщик: Диполь
Страна производитель: Китай

Метрологические характеристики в режиме измерения

Электрическое сопротивление (R): 1 мОм — 100 кОм
± 0,5 — 5 ppm (с внешним эталонным резистором)
Разрешение: от 10 пкОм (1 мОм) до 1 мОм (100 кОм)
Номинальные отношения: 0,001:1 — 10:1

Ток возбуждения 100 мкА — 3,2 А
Типовая тестовая мощность 1 — 10 мВт

4-проводное подключение Rx и Rs
Типовое время измерения около 4,5 мин

Конструкция, интерфейс и комплектация

Интерфейсы: RS-232, LAN
Комплектация: Компаратор МК2200, провода для высоких сопротивлений, короткий провод, кабель USB–RS232, шнур питания, руководство пользователя

Условия эксплуатации и хранения

Время прогрева: не менее 30 мин (до 60 мин)
Рабочая температура: 18 - 28 °C
Влажность при работе: 20 - 50 %, без конденсации
Температура хранения: -20 - 60 °C
Влажность при хранении: 15 - 80 %, без конденсации
Разъемы: Rx и Rs: 4-проводные клеммы с заземлением; GND корпуса
Питание: 220 ± 22 В, 50 ± 2 Гц
До 100 ВА

Габариты

Габаритные размеры (Ш×В×Г): 485 x 220 x 355 мм
Масса: 22,5 кг

МК2200 — компаратор постоянного тока мостового типа для автоматического измерения и отображения с высокой точностью отношения двух сопротивлений. Прибор применяется для измерения, сравнения, передачи единицы и проверки стандартных сопротивлений в метрологических лабораториях.

Компаратор работает с внешним эталонным резистором Rs и испытуемым сопротивлением Rx по 4-проводной схеме с заземлением. Ток возбуждения задается автоматически или вручную в диапазоне от 100 мкА до 3,2 А. Сенсорный ЖК-дисплей, статистический анализ и интерфейсы RS-232 и LAN упрощают ежедневную работу и интеграцию в автоматизированные поверочные места.

Почему выбирают МК2200

Высокая точность сравнения. Точность измерения от ± 0,5 ppm до ± 5 ppm при использовании внешнего первичного стандартного резистора.
Широкий диапазон. Измерение сопротивлений от 1 мОм до 100 кОм с разрешением до 10 пкОм на нижнем пределе.
Мостовой принцип. Автоматическое определение отношения Rx/Rs и передача единицы сопротивления.
Удобство работы. Сенсорный ЖК-экран, статистика (мин., макс., среднее), типовое время измерения около 4,5 мин.
Автоматизация. Интерфейсы RS-232 и LAN.

МК2200 подходит для лабораторий, где нужно сличать и поверять меры сопротивления, передавать единицу сопротивления и строить высокоточные цепи сравнения на постоянном токе.
