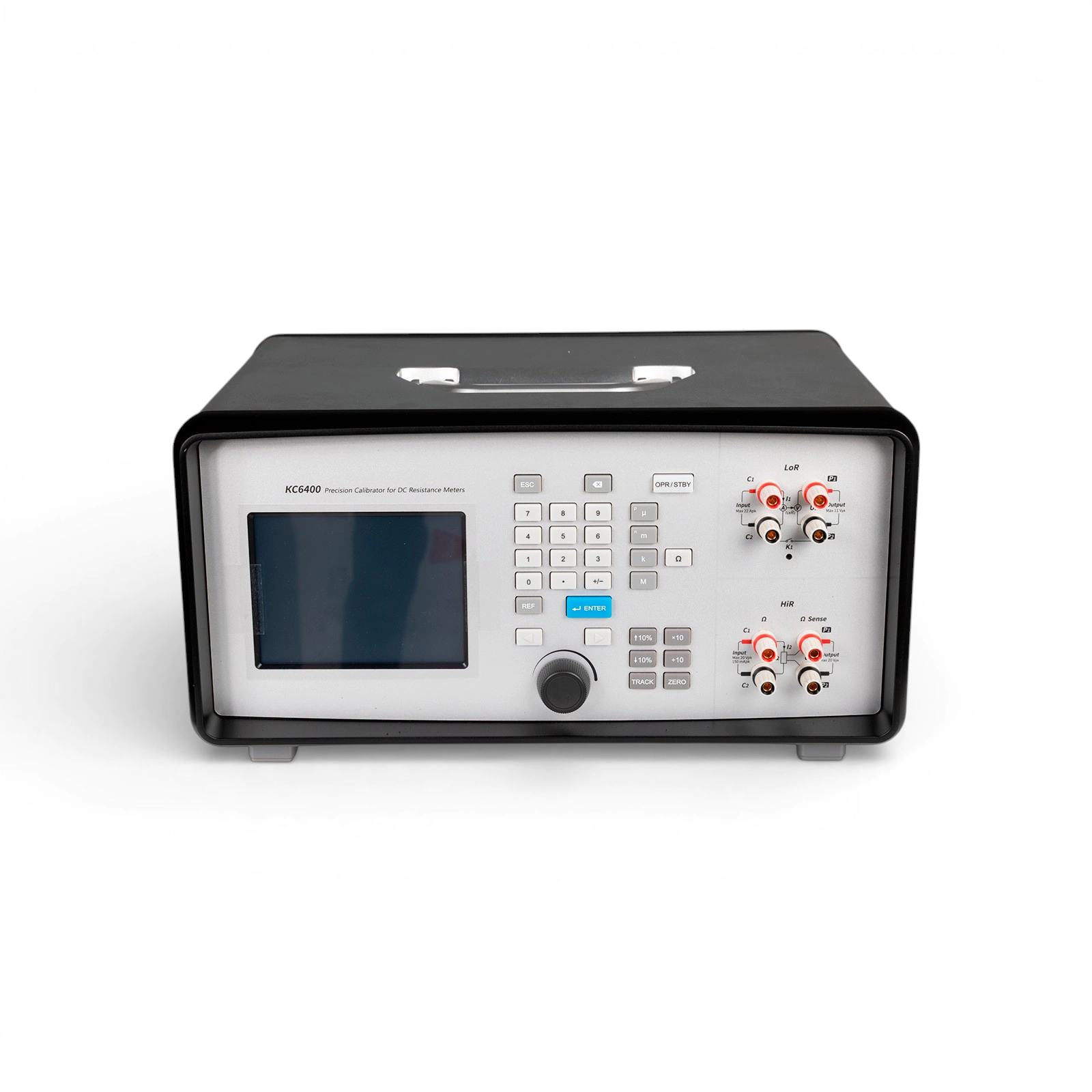

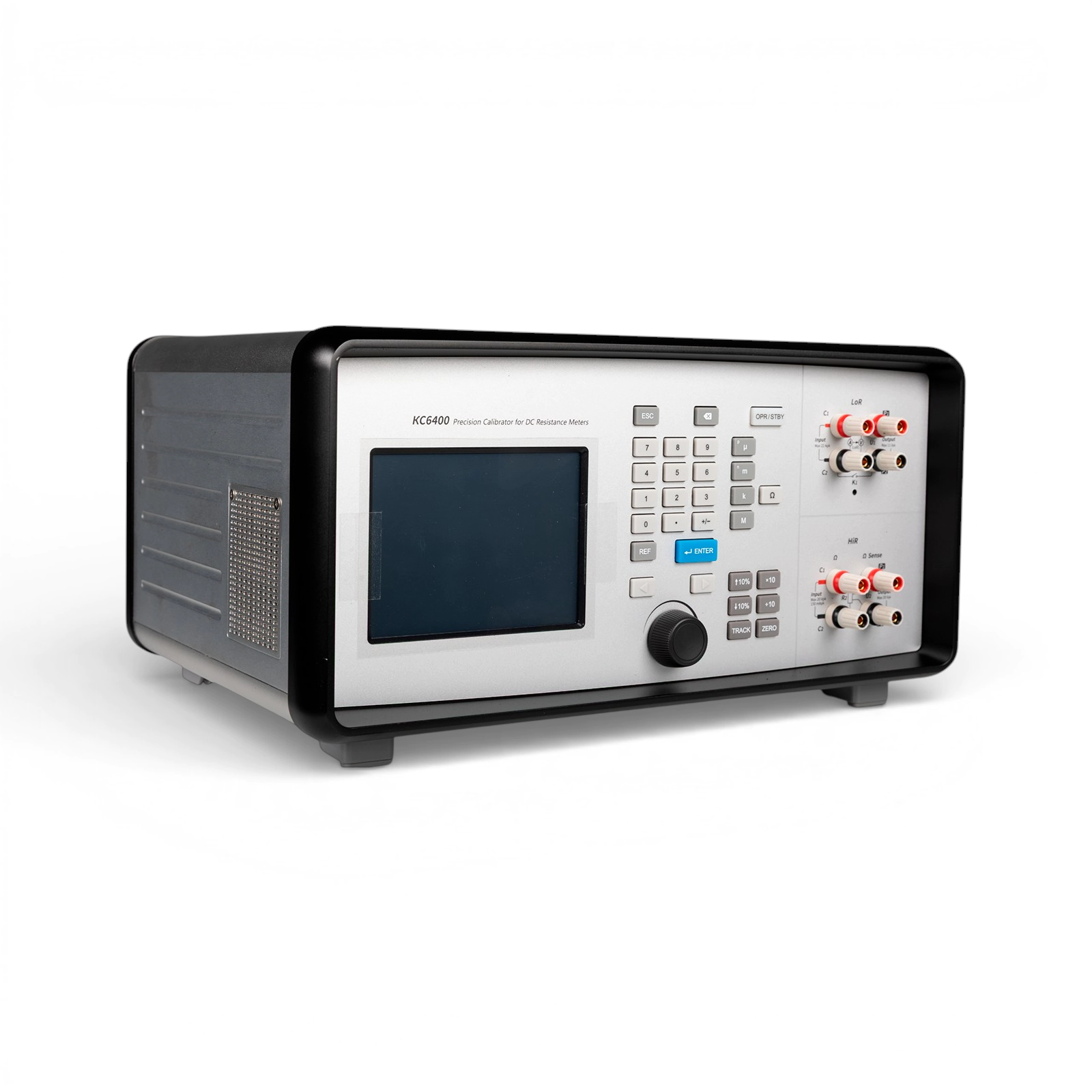

Калибратор электрического сопротивления прецизионный ДИПОЛЬ КС6400

Страна производителя: Китай

Оборудование под вашу задачу

Специалисты компании Диполь проконсультируют вас и помогут с подбором оптимального оборудования

Связаться с нами

Калибратор электрического сопротивления прецизионный ДИПОЛЬ КС6400

Поставщик: Диполь
Страна производитель: Китай
Гарантия: 1 год
Сроки поставки: 16 нед
Электрическое сопротивление (R): 0 Ом - 1.1 ГОм
± 20 ppm
Сила постоянного электрического тока (DCI): 20 мА - 22 А
± 40 ppm
Интерфейсы: LAN, RS-232, USB
Время прогрева: 60 мин
Рабочая температура: 18 - 28 °C
Влажность при работе: 20 % - 80 %, без конденсации
Температура хранения: -10 - 50 °C
Влажность при хранении: Не более 85 %, без конденсации
Питание: 198 - 242 В
48 - 52 Гц
До 150 ВА
Габаритные размеры (Ш×В×Г): 400 x 190 x 300 мм
Масса: 13 кг

Стоимость

По запросу

Количество

Номер в ГРСИ

Проходит испытания

Поставщик: Диполь
Страна производитель: Китай
Гарантия: 1 год
Сроки поставки: 16 нед

Метрологические характеристики в режиме воспроизведения

Электрическое сопротивление (R): 0 Ом - 1.1 ГОм
± 20 ppm

Метрологические характеристики в режиме измерения

Сила постоянного электрического тока (DCI): 20 мА - 22 А
± 40 ppm

Конструкция, интерфейс и комплектация

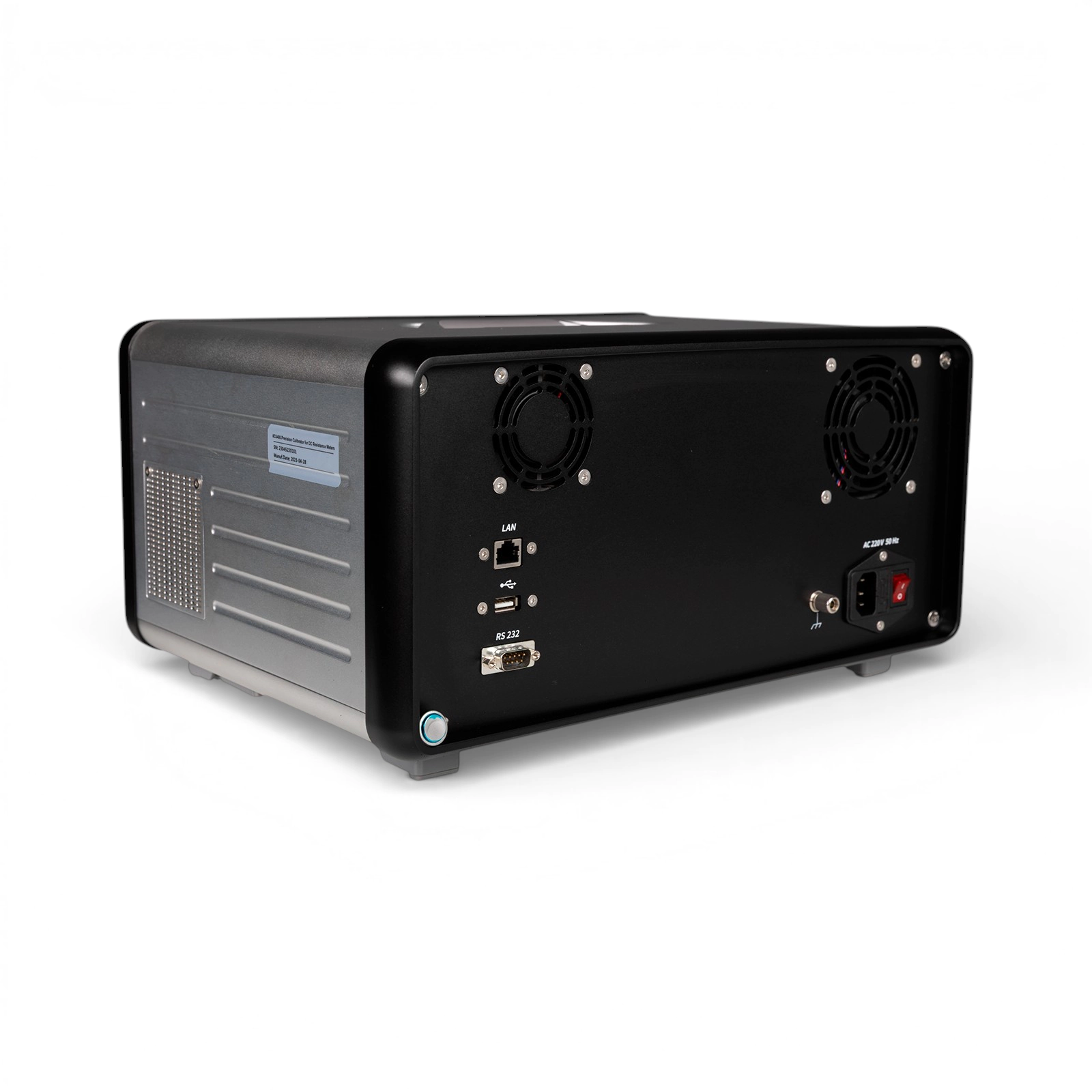

Интерфейсы: LAN, RS-232, USB

Условия эксплуатации и хранения

Время прогрева: 60 мин
Рабочая температура: 18 - 28 °C
Влажность при работе: 20 % - 80 %, без конденсации
Температура хранения: -10 - 50 °C
Влажность при хранении: Не более 85 %, без конденсации
Питание: 198 - 242 В
48 - 52 Гц
До 150 ВА

Габариты

Габаритные размеры (Ш×В×Г): 400 x 190 x 300 мм
Масса: 13 кг

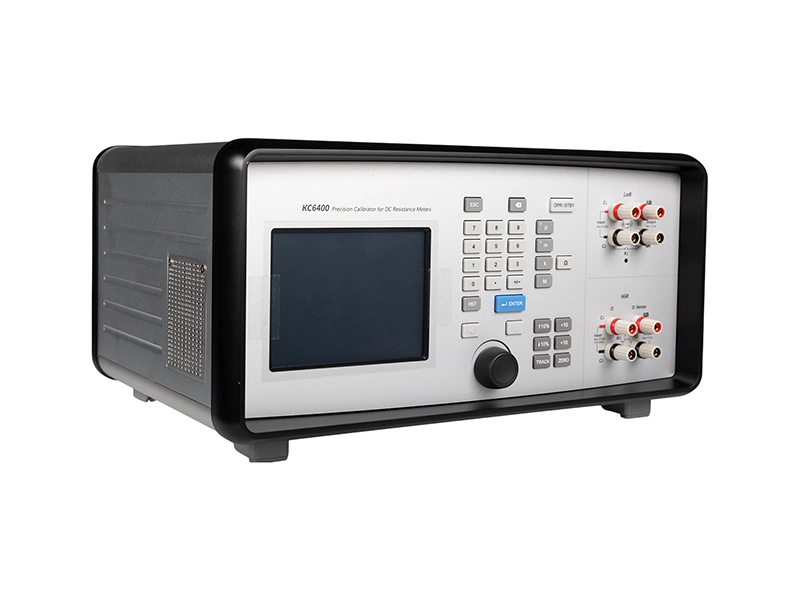

КС6400 — многозначный калибратор электрического сопротивления для поверочных лабораторий, который совмещает функции меры сопротивления широкого диапазона и измерителя постоянного тока. Прибор воспроизводит сопротивление 0 Ом — 1,1 ГОм с наименьшей погрешностью ± 20 ppm и измеряет ток 20 мА — 22 А с наименьшей погрешностью ± 40 ppm.

КС6400 применяется для поверки и калибровки омметров, мостов сопротивления, мегаомметров и других средств измерений. Интерфейсы LAN, RS-232 и USB обеспечивают интеграцию в автоматизированные поверочные комплексы.

Почему выбирают КС6400

Широчайший диапазон сопротивления. От 0 Ом до 1,1 ГОм, от ± 20 ppm.
Встроенный режим измерения тока. DCI 20 мА — 22 А, от ± 40 ppm.
Высокая точность. Подходит для поверки прецизионных омметров.
Автоматизация. LAN, RS-232, USB.
Надёжность. Поставщик Диполь, гарантия 1 год.

КС6400 — универсальное решение для лабораторий с комплексной нагрузкой по сопротивлению и току.

Спецификация КС6400.pdf РЭ КС6400.pdf

Метрологические характеристики в режиме воспроизведения малых значений сопротивления постоянному току.

Диапазон воспроизведения сопротивления постоянному току	Разрешение	Пределы допускаемой абсолютной погрешности воспроизведения сопротивления постоянному току, мкОм (мОм, Ом, кОм, МОм, ГОм)	Допустимый ток (I)
от 0 до 50 мкОм	10 пОм	±(3·10^-5·R¹⁾ + 4·K³⁾нОм)	от 5 до 22 (I_пр²⁾) А
от 50 до 500 мкОм	0,1 нОм	±(3·10^-5·R + 5·K нОм)
от 50 мкОм до 5 мОм	1 нОм	±(3·10^-5·R + 10·K нОм)
от 5 до 50 мОм	10 нОм	±(3·10^-5·R)
от 50 до 500 мОм	0,1 мкОм	±(3·10^-5·R)
от 0 до 200 мкОм	0,1 нОм	±(3·10^-5·R + 5·K нОм)	от 1 до 5,5 (I_пр) А
от 200 мкОм до 2 мОм	1 нОм	±(3·10^-5·R + 16·K нОм)
от 2 до 20 мОм	10 нОм	±(3·10^-5·R + 20·K нОм)
от 20 до 200 мОм	100 нОм	±(3·10^-5·R)
от 200 мОм до 2 Ом	1 мкОм	±(3·10^-5·R)
от 0 до 1 мОм	1 нОм	±(3·10^-5·R + 80·K нОм)	от 0,2 до 1,1 (I_пр) А
от 1 до 10 мОм	10 нОм	±(3·10^-5·R + 100·K нОм)
от 10 до 100 мОм	100 нОм	±(3·10^-5·R + 200·K нОм)
от 100 мОм до 1 Ом	1 мкОм	±(3·10^-5·R)
от 1 до 10 Ом	10 мкОм	±(3·10^-5·R)
от 0 до 5 мОм	1 нОм	±(3·10^-5·R + 0,4·K мкОм)	от 50 до 220 (I_пр) мА
от 5 до 50 мОм	10 нОм	±(3·10^-5·R + 0,5·K мкОм)
от 50 до 500 мОм	100 нОм	±(3·10^-5·R + 1,0·K мкОм)
от 500 мОм до 5 Ом	1 мкОм	±(3·10^-5·R)
от 5 до 50 Ом	10 мкОм	±(3·10^-5·R)
¹⁾R– установленное на калибраторе значение сопротивления постоянного тока, мкОм (мОм, Ом) ²⁾I_пр– предельное значение силы постоянного тока для заданных диапазонов воспроизведения сопротивления постоянного тока, мА (А) ³⁾К – расчетное значение, равное отношению предельного значения силы постоянного тока для заданных диапазонов воспроизведения сопротивления постоянного тока к установленному значению силы постоянного тока: K= I_пр/I

Метрологические характеристики в режиме воспроизведения сопротивления постоянному току.

Предел воспроизведения сопротивления постоянному току	Разрешение	Пределы допускаемой абсолютной погрешности воспроизведения сопротивления постоянному току, мкОм (мОм, Ом, кОм, МОм, ГОм)	Допустимый ток
10 Ом	100 мкОм	±(4·10^-5·R + 0,001 Ом)	от 1 до 150 мА
30 Ом	150 мкОм	±(4·10^-5·R + 0,002 Ом)	от 1 до 150 мА
100 Ом	500 мкОм	±(3·10^-5·R + 0,002 Ом)	от 1 до 80 мА
300 Ом	1,5 мОм	±(3·10^-5·R + 0,003 Ом)	от 1 до 60 мА
1 кОм	5 мОм	±(3·10^-5·R + 0,01 Ом)	от 1 до 12 мА
3 кОм	15 мОм	±(3·10^-5·R + 0,03 Ом)	от 0,1 до 4 мА
10 кОм	50 мОм	±(3·10^-5·R + 0,1 Ом)	от 0,1 до 2 мА
30 кОм	150 мОм	±(3·10^-5·R + 0,3 Ом)	от 10 до 400 мкА
100 кОм	500 мОм	±(4·10^-5·R + 1 Ом)	от 10 до 200 мкА
300 кОм	1,5 Ом	±(4·10^-5·R + 3 Ом)	от 1 до 40 мкА
1 МОм	5 Ом	±(4·10^-5·R + 10 Ом)	от 1 до 20 мкА
3 МОм	15 Ом	±(6·10^-5·R + 10 Ом)	от 0,25 до 4 мкА
10 МОм	50 Ом	±(1,3·10^-4·R + 100 Ом)	от 0,25 до 2 мкА
30 МОм	150 Ом	±(2·10^-4·R + 2,5 кОм)	от 25 до 400 нА
100 МОм	1 кОм	±(5·10^-4·R + 3 кОм)	от 25 до 200 нА
300 МОм	1,5 кОм	±(2·10^-3·R + 0,1 МОм)	от 2,5 до 70 нА
1 ГОм	5 кОм	±(8·10^-3·R + 0,5 МОм)	от 1 до 20 нА
¹⁾R– установленное на калибраторе значение сопротивления постоянного тока, мкОм (мОм, Ом)

Метрологические характеристики в режиме измерения силы постоянного тока.

Пределы измерения силы постоянного тока	Разрешение	Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мА (А)
200 мА	10 нА	±(3·10^-5·I_изм¹⁾ + 10^-5·I_пр²⁾)
1 А	100 нА
5 А	1 мкА
20 А	10 мкА
¹⁾I_изм– измеренное калибратором значение силы постоянного тока, мА (А) ²⁾I_пр– значение предела измерений силы постоянного тока, мА (А)
