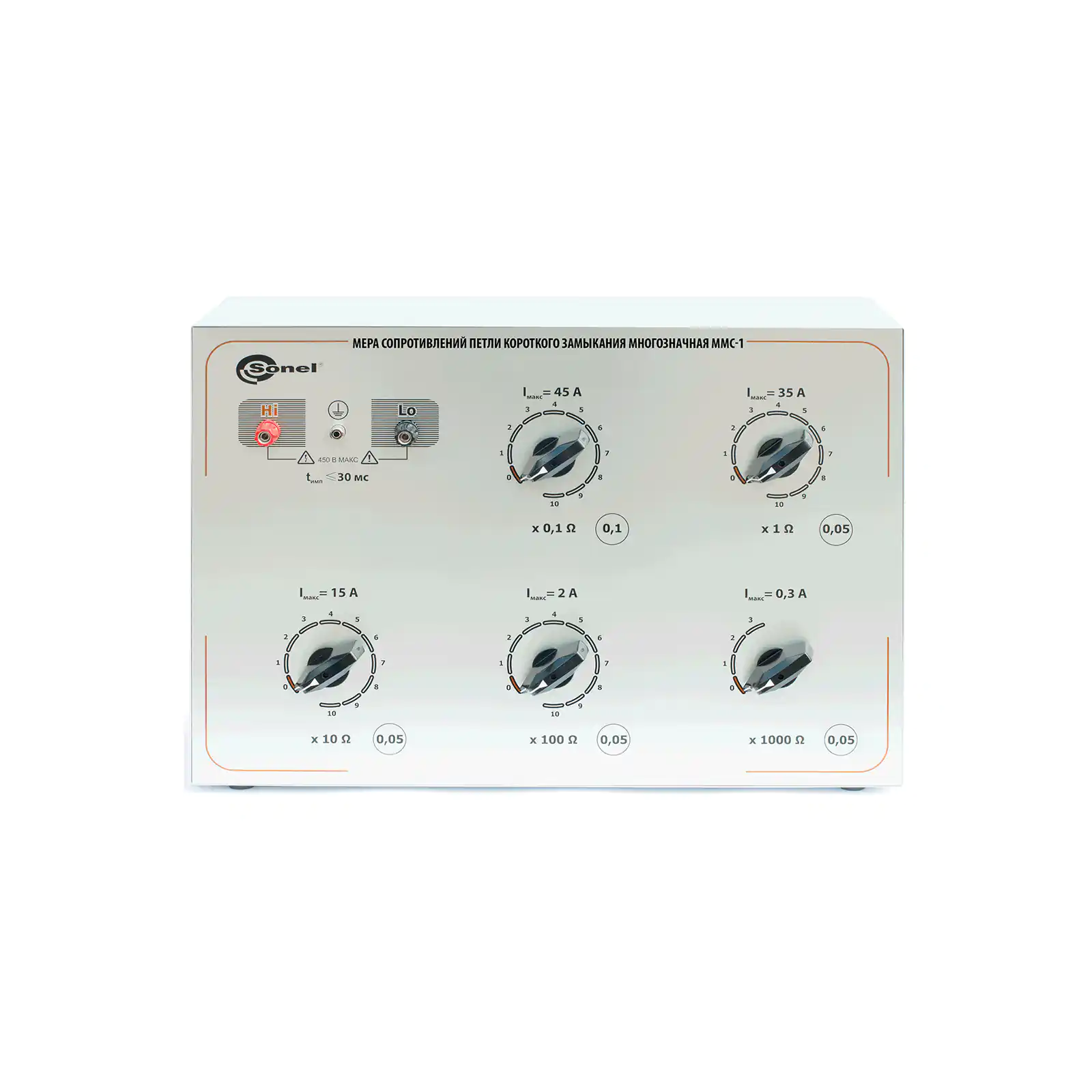

ММС-1 предназначен для имитации и задания меры активного сопротивления петли короткого замыкания электросети с напряжением 220/380В, 50 Гц переменного тока. Необходимое сопротивление устанавливается пользователем с помощью декадных переключателей магазина.
MMC-1 применяется как эталонное оборудование для поверки измерителей параметров электробезопасности серий MZC и MPI по параметру: сопротивление петли «фаза-нуль», «фаза-защитный проводник» и «фаза-фаза». Характеристики магазина позволяют его также использовать для поверки измерителей сопротивления петли короткого замыкания других типов.
Основные технические характеристики MMC-1
|
Диапазон воспроизводимых сопротивлений
|
Разрешение
|
|
10 × 0,1
|
± 0,001 × Rвоспр
|
|
10 × 1
|
± 0,0005 × Rвоспр
|
|
10 × 10
|
± 0,0005 × Rвоспр
|
|
10 × 100
|
± 0,0005 × Rвоспр
|
|
3 × 1000
|
± 0,0005 × Rвоспр
|
Дополнительные технические характеристики
|
Максимальный ток (кратковременный, не более 40 мс), А
|
45
|
|
Максимальное рабочее напряжение не более, В
|
450
|
|
Габаритные размеры не более, мм:
|
500×340×170
|
|
Масса не более, кг
|
12
|
|
Рабочие условия применения:
|
|
по температуре, °C
|
10...30
|
|
по влажности не более, %
|
80
|
|
по атмосферному давлению, мм рт. ст.
|
630...800
|
