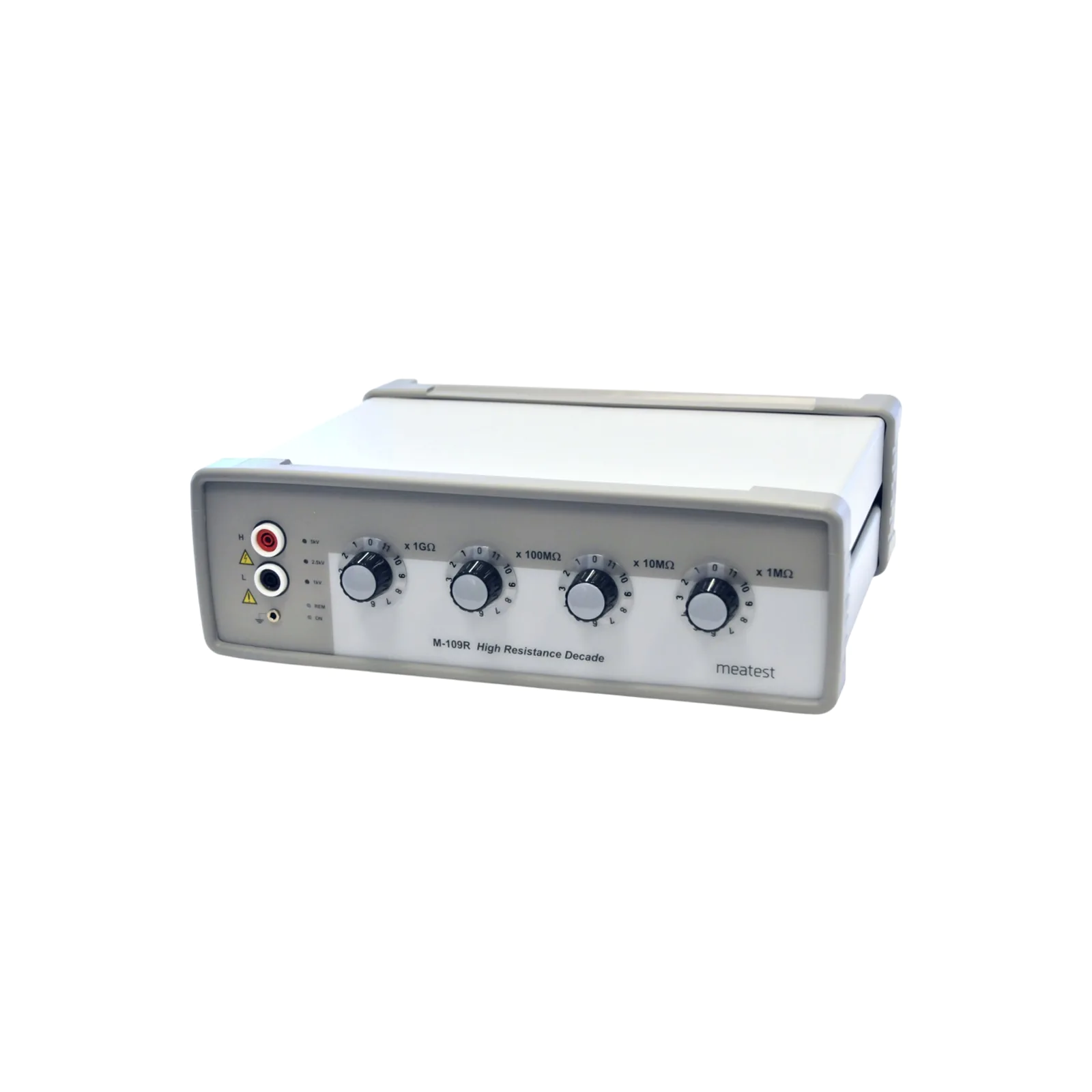

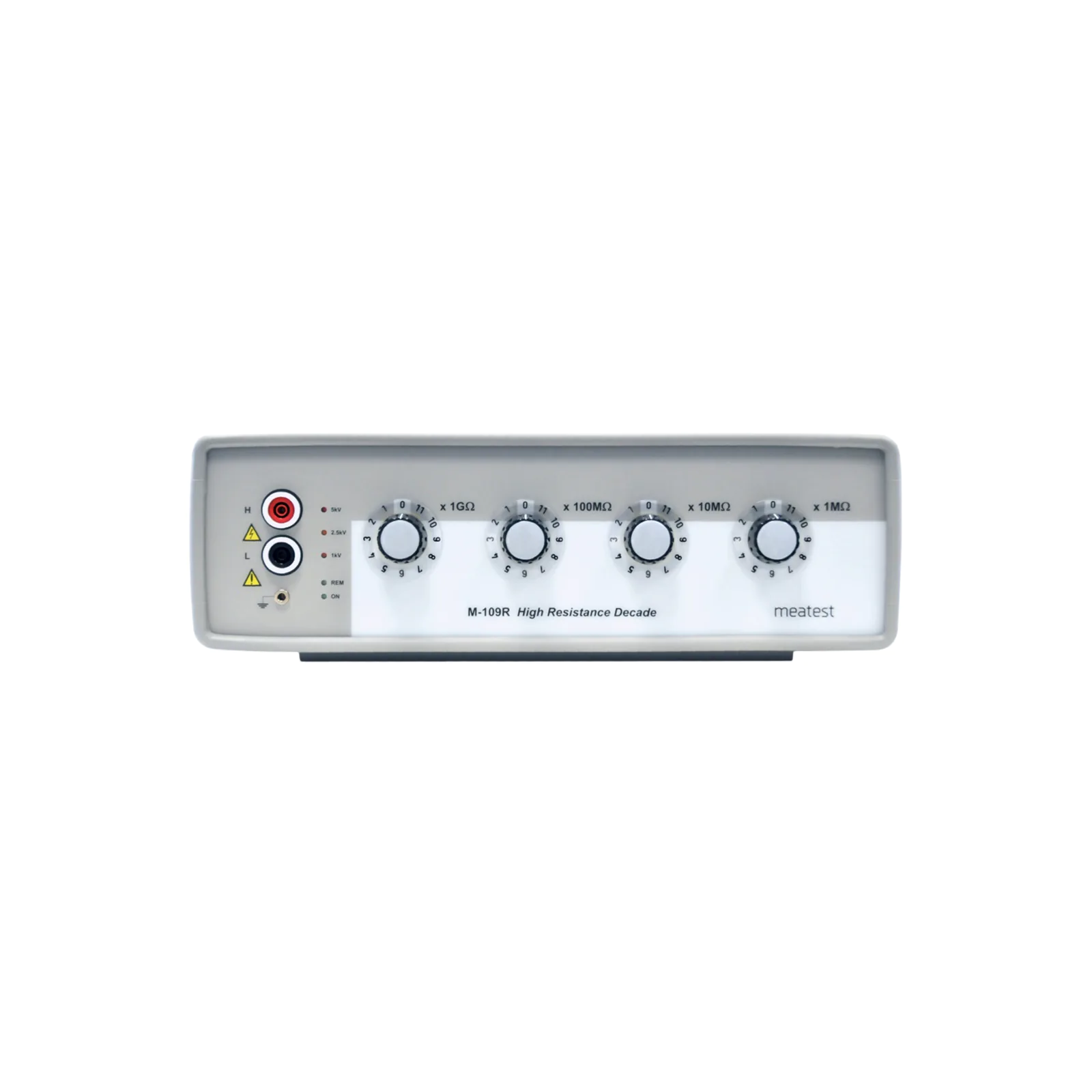

Программируемый декадный высокоомный магазин сопротивлений M109R

Страна производителя: Чехия

Оборудование под вашу задачу

Специалисты компании Диполь проконсультируют вас и помогут с подбором оптимального оборудования

Связаться с нами

Программируемый декадный высокоомный магазин сопротивлений M109R

Поставщик: Диполь
Страна производитель: Чехия
Электрическое сопротивление (R): 1 МОм — 12,221 ГОм ± 0,1 %
4 декады

1 — 11 МОм: ± 0,1 %; макс. напряжение 1000 / 700 В
12 — 121 МОм: ± 0,2 %; макс. напряжение 2500 / 1700 В
122 МОм — 1,221 ГОм: ± 0,5 %; макс. напряжение 5000 / 3500 В
1,222 — 12,221 ГОм: ± 1,0 %; макс. напряжение 5000 / 3500 В

Подключение: 2-зажимное / 3-зажимное (GUARD)
Макс. рабочее напряжение: до 5 кВ DC
Интерфейсы: RS-232
Комплектация: Магазин M109R, блок питания / адаптер, кабель RS-232, руководство по эксплуатации, методика поверки
Время прогрева: 1 ч
Нормальная температура: 20 - 25 °C
Рабочая температура: 5 - 40 °C
Влажность при работе: 10 - 50 %
Температура хранения: -10 - 55 °C
Температурный коэффициент: < 100 ppm/°C
Разъемы: Высоковольтные клеммы H, L, ⊥ (GUARD), изоляция ERTALYTE
Питание: Встроенный аккумулятор
Адаптер 15 В (100 — 240 В, 50/60 Гц)
Габаритные размеры (Ш×В×Г): 362 x 111 x 316 мм
Масса: не более 4 кг

Опции

19″

Стоимость

По запросу

Количество

Номер в ГРСИ

60123-15

Поставщик: Диполь
Страна производитель: Чехия

Метрологические характеристики в режиме воспроизведения

Электрическое сопротивление (R): 1 МОм — 12,221 ГОм ± 0,1 %
4 декады

1 — 11 МОм: ± 0,1 %; макс. напряжение 1000 / 700 В
12 — 121 МОм: ± 0,2 %; макс. напряжение 2500 / 1700 В
122 МОм — 1,221 ГОм: ± 0,5 %; макс. напряжение 5000 / 3500 В
1,222 — 12,221 ГОм: ± 1,0 %; макс. напряжение 5000 / 3500 В

Подключение: 2-зажимное / 3-зажимное (GUARD)
Макс. рабочее напряжение: до 5 кВ DC

Конструкция, интерфейс и комплектация

Интерфейсы: RS-232
Комплектация: Магазин M109R, блок питания / адаптер, кабель RS-232, руководство по эксплуатации, методика поверки

Условия эксплуатации и хранения

Время прогрева: 1 ч
Нормальная температура: 20 - 25 °C
Рабочая температура: 5 - 40 °C
Влажность при работе: 10 - 50 %
Температура хранения: -10 - 55 °C
Температурный коэффициент: < 100 ppm/°C
Разъемы: Высоковольтные клеммы H, L, ⊥ (GUARD), изоляция ERTALYTE
Питание: Встроенный аккумулятор
Адаптер 15 В (100 — 240 В, 50/60 Гц)

Габариты

Габаритные размеры (Ш×В×Г): 362 x 111 x 316 мм
Масса: не более 4 кг

Meatest M109R — декадный высокоомный магазин сопротивлений для поверочных лабораторий и сервисных центров. Прибор предназначен для поверки и калибровки мегаомметров, измерителей сопротивления изоляции и других высокоомных средств измерений при рабочем напряжении до 5 кВ постоянного тока.

Магазин воспроизводит сопротивление в диапазоне от 1 МОм до 12,221 ГОм с помощью четырех декад. Переключение выполняется высоковольтными реле с высоким сопротивлением изоляции; доступны двух- и трехзажимное подключение с GUARD. Управление — ручное или дистанционное по RS-232; питание — от встроенного аккумулятора или сетевого адаптера.

Почему выбирают M109R

Высокоомный диапазон. Воспроизведение сопротивления от 1 МОм до 12,221 ГОм.
Работа до 5 кВ. Максимальное рабочее напряжение до 5000 В DC между клеммами H–L, H–⊥ и L–⊥.
Индикация допустимого напряжения. На индикаторе отображается максимально допустимое напряжение для набранного значения.
Автоматизация. Управление по интерфейсу RS-232.

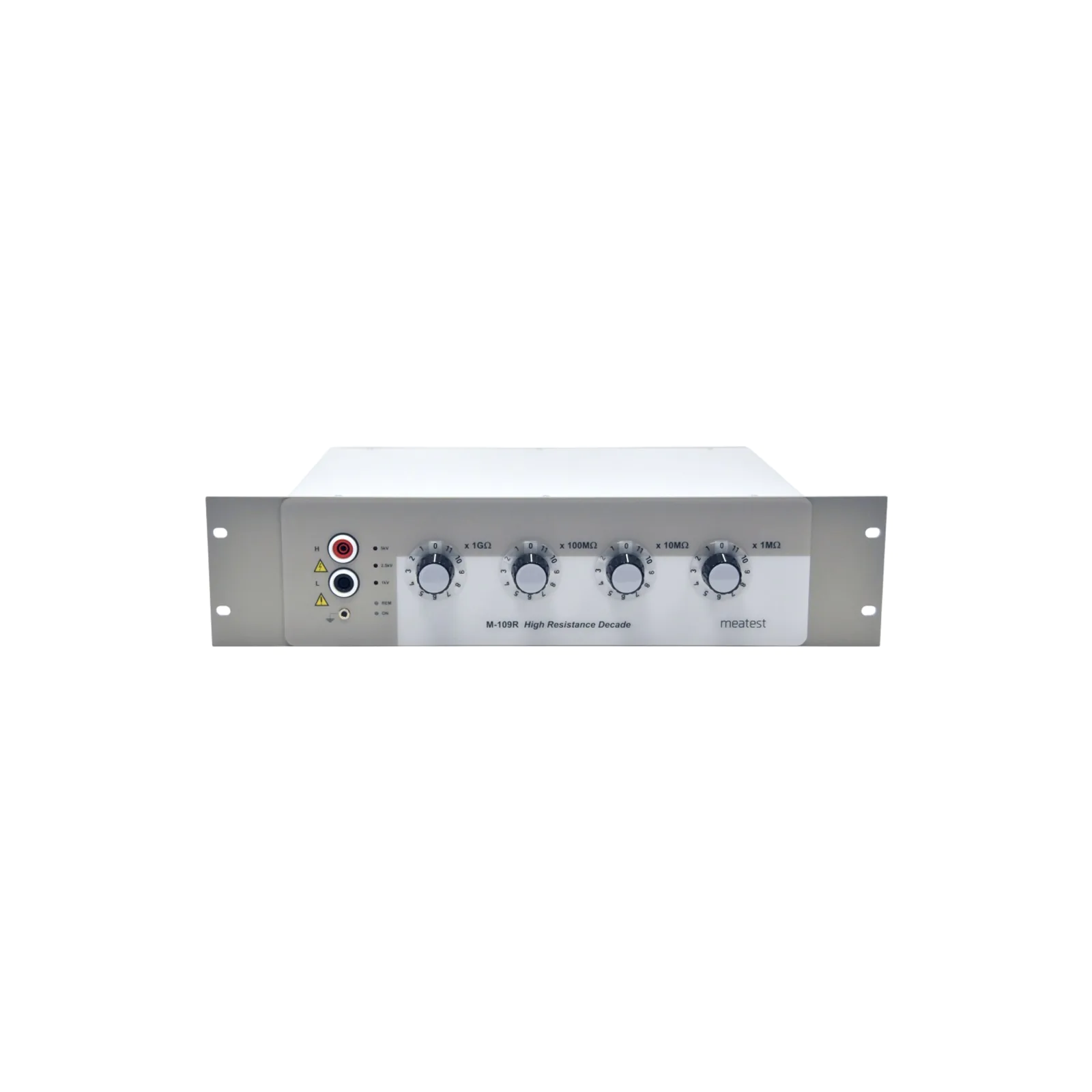

Мобильность. Питание от внутреннего аккумулятора или сетевого адаптера; возможен настольный и стоечный вариант.

M109R подходит для лабораторий и сервисных центров, где нужно поверять и калибровать мегаомметры и измерители сопротивления изоляции без набора отдельных высокоомных мер.

Описание типа M109R.pdf Методика поверки M109R.pdf
