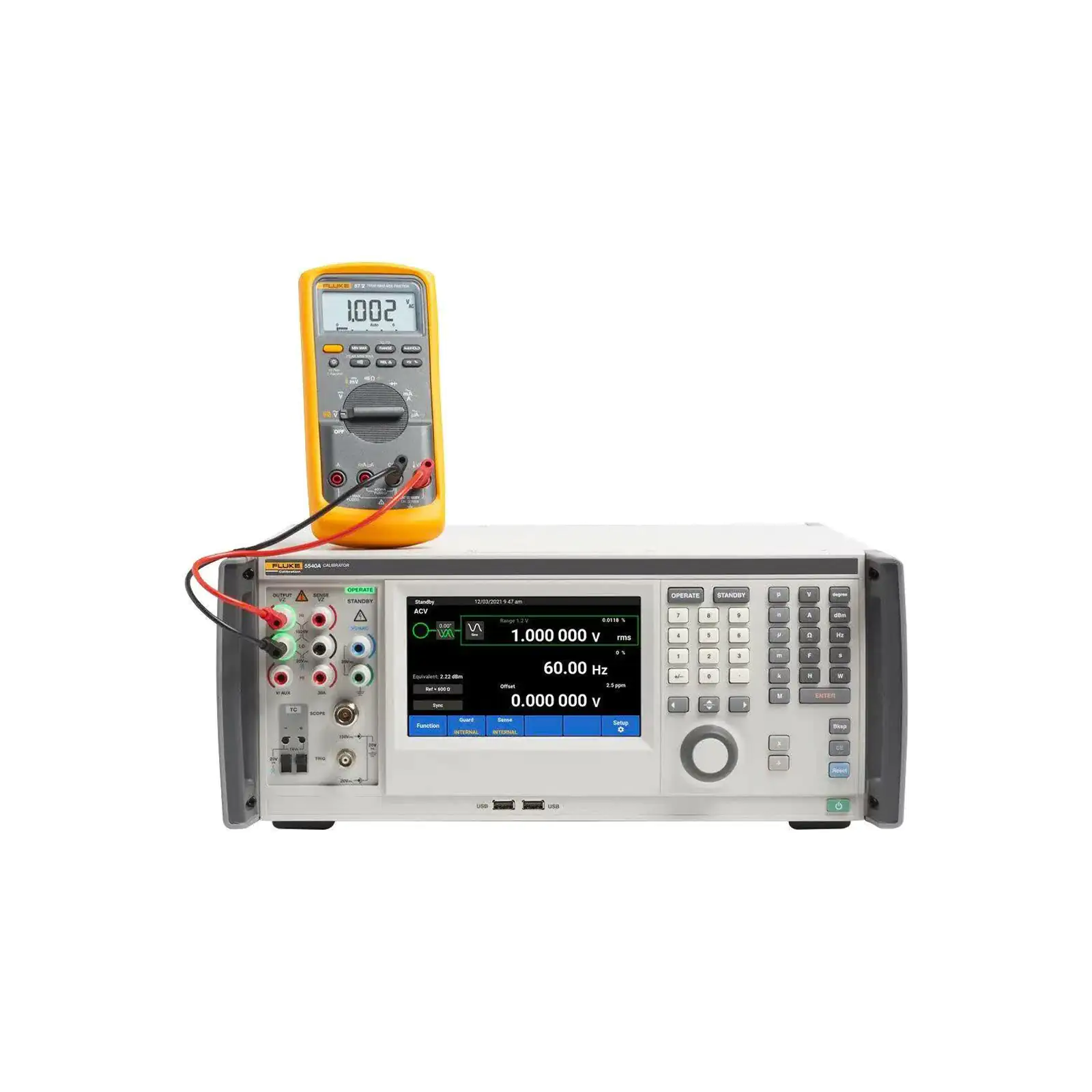

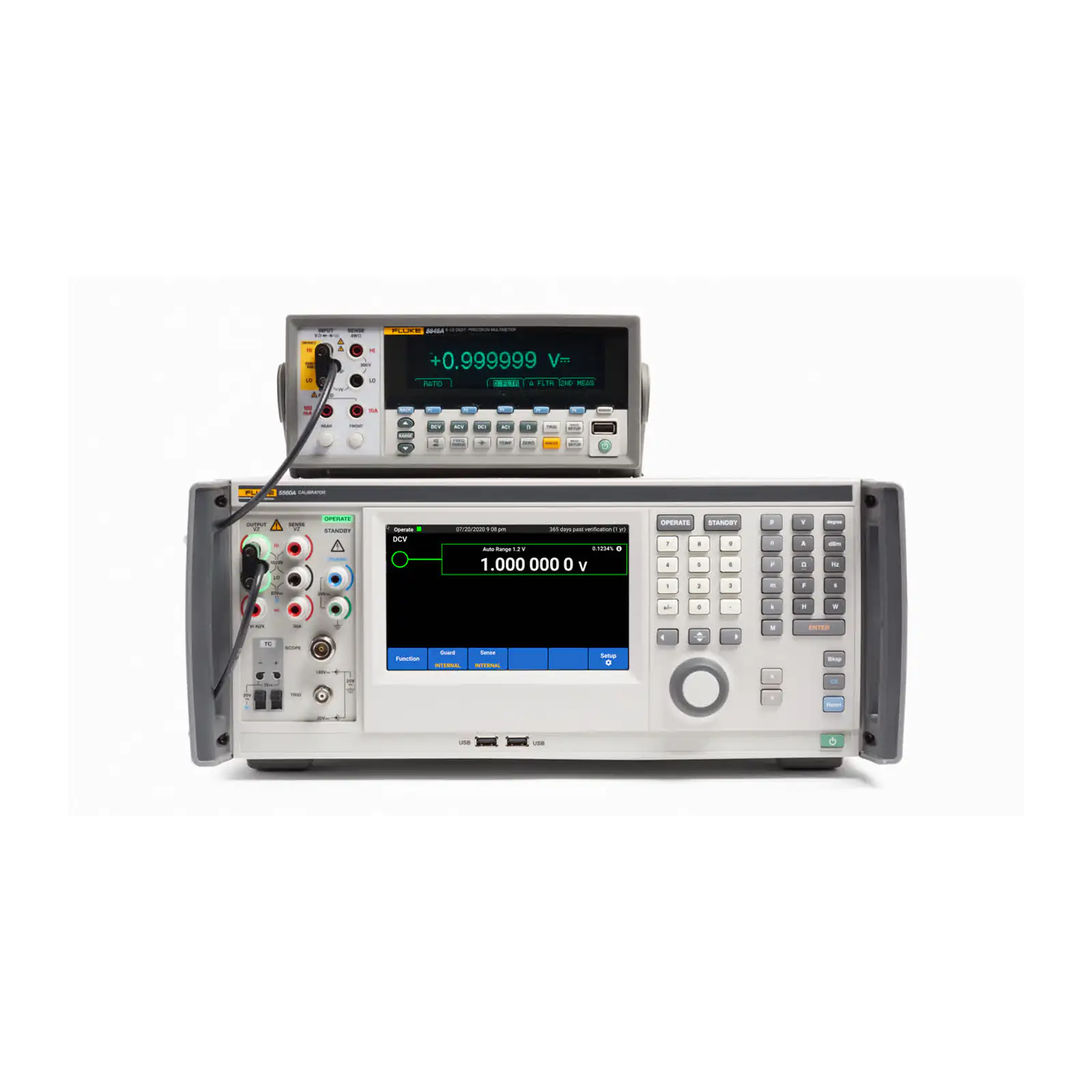

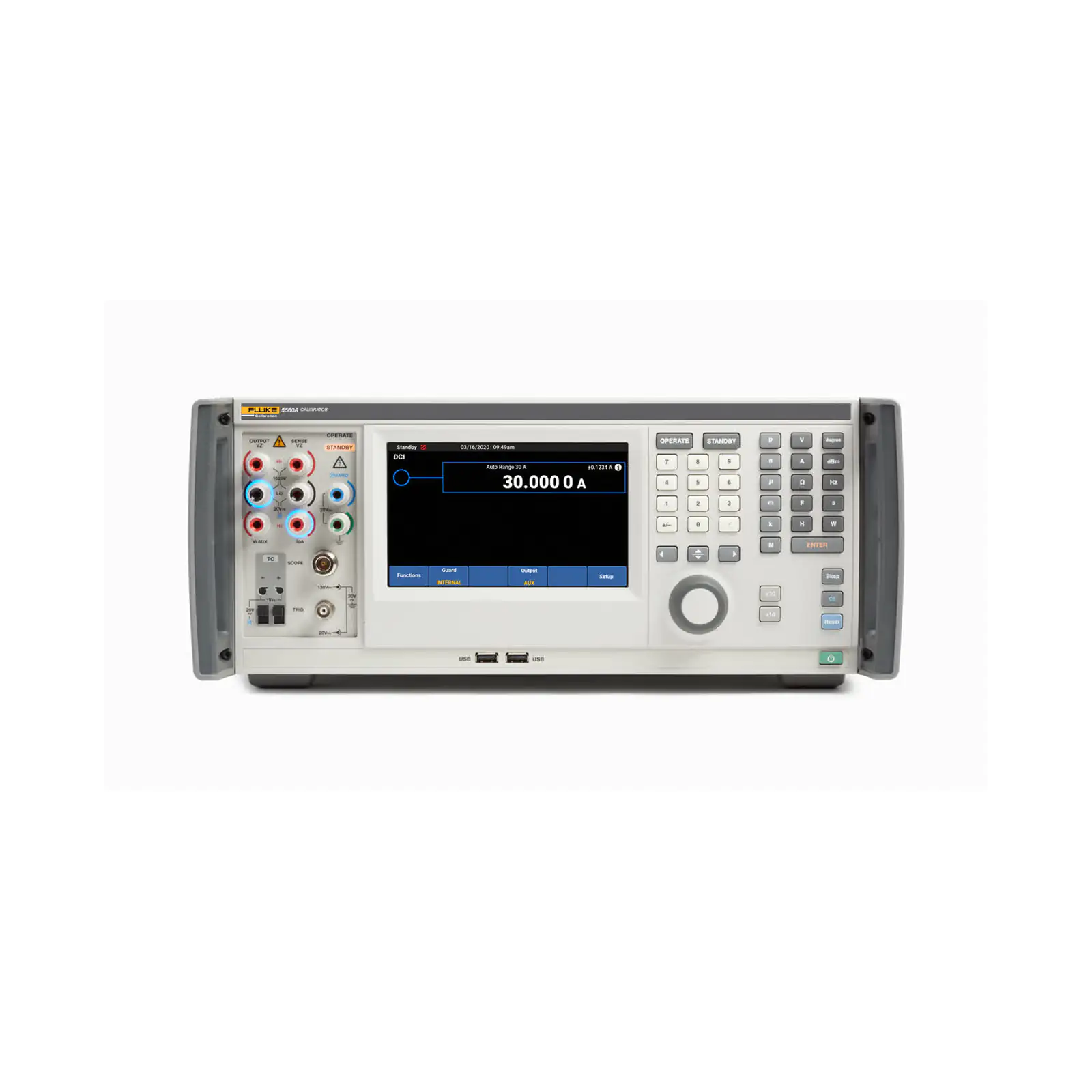

Многофункциональный калибратор Fluke 5560A
Страна производителя: США
Оборудование под вашу задачу
Специалисты компании Диполь проконсультируют вас и помогут с подбором оптимального оборудования
- Поставщик
- Fluke
- Страна производитель
- США
- Напряжение постоянного электрического тока (DCV)
- 0 В - ±1020 В
± 6 ppm - Напряжение переменного электрического тока (ACV)
- 1 мВ - 1020 В
3 Гц - 500 кГц
± 110 ppm
Расширенный режим ACV: до 70 В при 300 кГц синусоидальные, несинусоидальные и прямоугольные формы сигнала; расширенная полоса до 2 МГц для отдельных диапазонов
Осциллографические опции: синусоидальный сигнал до 600 МГц, 1.1 ГГц или 2.1 ГГц; вертикальная амплитуда AC/DC 0 - 120 В; фронт <175 пс; временные маркеры с точностью 2.5 ppm - Сила постоянного электрического тока (DCI)
- 0 - ±30.2 А
± 78 ppm
С усилителем 52120A до 360 А напрямую или до 6000 А через токовые катушки - Сила переменного электрического тока (ACI)
- 10 мкА - 30.2 А
3 Гц - 30 кГц
± 120 ppm
С усилителем 52120A до 360 А напрямую или до 6000 А через токовые катушки - Частота (F)
- 0.01 Гц - 2 МГц
± 2.5 ppm - Мощность и энергия постоянного электрического тока (P DC)
- Мощность постоянного тока: рассчитывается по неопределенностям DCV и DCI с учетом пределов двухканального выхода
Диапазоны двухканального выхода: 0 В - ±1020 В, 0 А - ±30.2 А - Мощность и энергия переменного электрического тока (P AC)
- Мощность переменного тока: рассчитывается по неопределенностям ACV, ACI и фазового сдвига
Диапазоны двухканального выхода: до 1020 В и до 30.2 А в зависимости от частоты фазовый сдвиг, коэффициент мощности и простые гармоники до 30 кГц - Электрическое сопротивление (R)
- 0 Ом - 1200 МОм
± 19 ppm - Электрическая емкость (C)
- 200 пФ - 120 мФ
± 0.09 % - Индуктивность (L)
- 13 мкГн - 120 Гн
± 0.09 % - Термометр сопротивления (ТС)
- 10 типов RTD; ITS-90 или IPTS-68
± 0.002 °C
RTD разрешение: 0.001 °C - Термопары (ТП)
- 17 типов термопар; ITS-90 или IPTS-68
± 0.09 °C TC разрешение: 0.01 °C - Электрическое сопротивление (R)
- Входной импеданс осциллографов (осциллографические опции 5560A/600M, 5560A/1G или 5560A/2G) измерение импеданса, проверка перегрузки входа и VSWR по данным Fluke
- Термопары (ТП)
- Измерение напряжения термопары в линейных режимах 10 мкВ/°C и 1 мВ/°C; разрешение 0.1 мкВ
- Количество витков (Максимальная сила тока)
- Совместимые токовые катушки Fluke 55XXA/COIL 10 и 55XXA/COIL 50; расширение через усилитель 52120A до 360 А напрямую и до 6000 А через токовые катушки

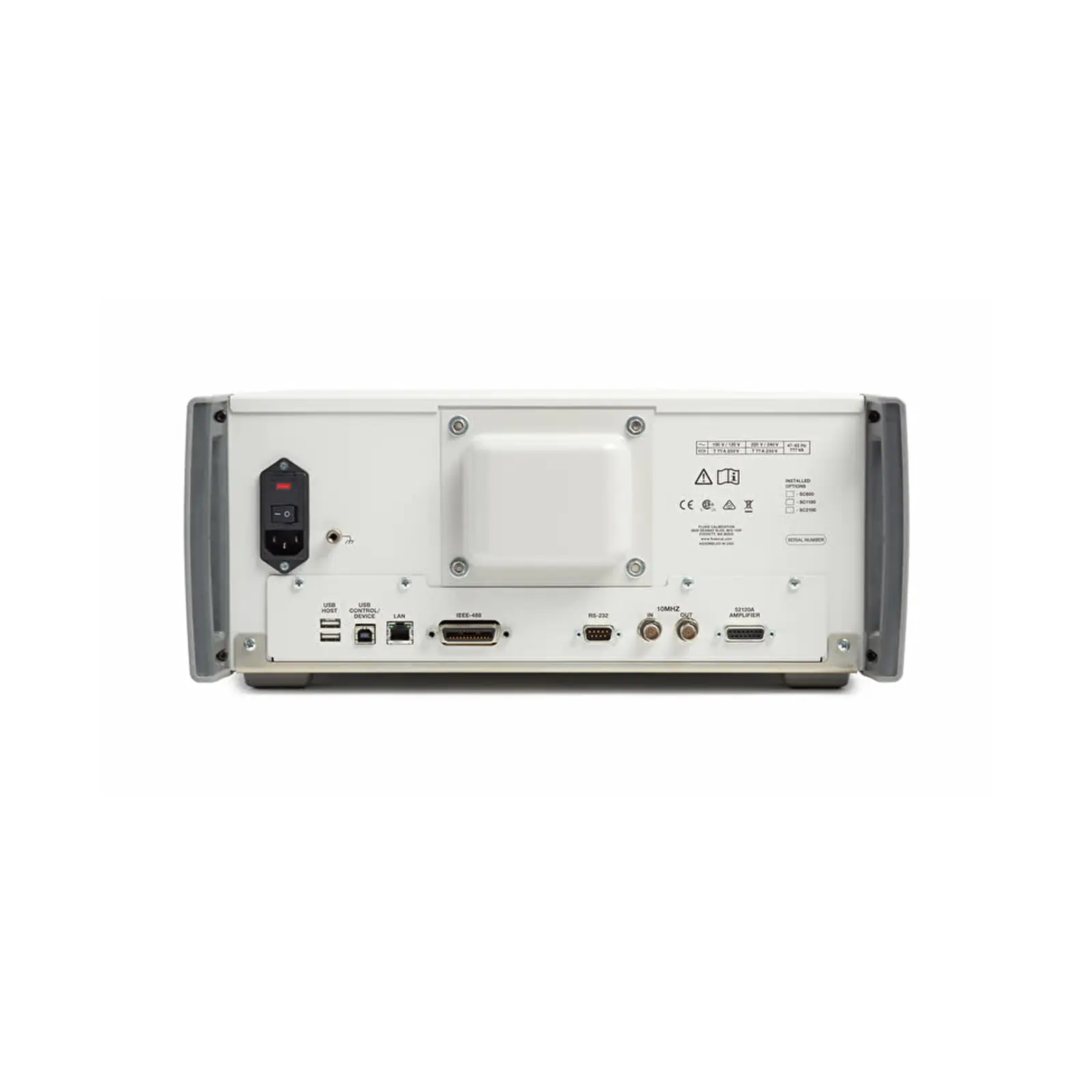

- Интерфейсы
- LAN, RS-232, GPIB, USB
- Программное обеспечение
- METLAB
- Время прогрева
- 30 мин или в два раза больше времени, в течение которого прибор был выключен
- Нормальная температура
- tcal ±5 °C; диапазон tcal: 15 - 35 °C
- Рабочая температура
- 0 - 50 °C
- Влажность при работе
- <80 % до 30 °C; <70 % до 40 °C; <40 % до 50 °C
- Температура хранения
- -20 - 70 °C
- Влажность при хранении
- <95 %, без конденсации
- Температурный коэффициент
- Для температур вне tcal ±5 °C: 10 % от указанной спецификации на 1 °C
- Питание
- 100 / 120 / 220 / 240 В, автоматический выбор, ±10 % 47 – 63 Гц до 500 ВА
- Габаритные размеры (Ш×В×Г)
- 432 x 178 x 564 мм
- Масса
- 22 кг без опций
Стоимость
По запросу
Количество

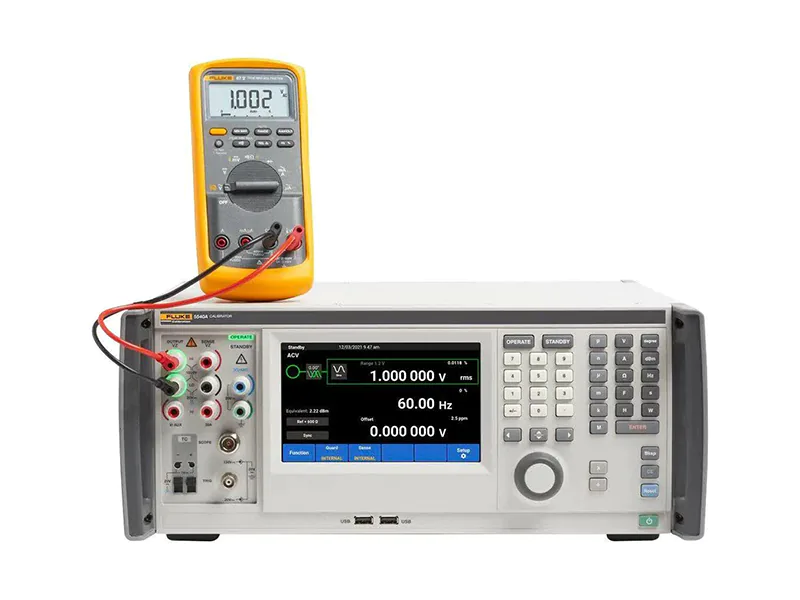

Fluke 5560A — высокопроизводительный многофункциональный калибратор для лабораторий с наиболее широкой электрической, температурной и осциллографической нагрузкой.
Это старшая модель серии 55X0A: она рассчитана на поверку современных настольных мультиметров до 6,5 разрядов, осциллографов до 2,1 ГГц, токовых клещей и высокотоковых датчиков. 5560A сочетает лучшие точностные характеристики линейки, ток 30,2 А, синтез индуктивности и расширенную полосу ACV.
Почему выбирают Fluke 5560A
- Максимальная модель серии для самой широкой лабораторной нагрузки. Калибратор закрывает современные мультиметры, осциллографы, температурные каналы и высокотоковые датчики.
- Подходит для популярных 6,5-разрядных мультиметров. По данным Fluke, модель обеспечивает TUR лучше 4:1 для такой нагрузки.
- Осциллографические опции до 2,1 ГГц. Фронт < 175 пс и временные маркеры от 2,5 ppm расширяют радиотехническую нагрузку.
- Синтез индуктивности, ёмкости, сопротивления, температуры, мощности и гармоник. Это позволяет закрывать разные типы СИ одним рабочим местом.
- Готовность к высоким токам. Совместимость с 52120A и токовыми катушками даёт расширение до 6000 А.
Осциллографические опции до 600 МГц, 1,1 ГГц и 2,1 ГГц доступны в версиях 5560A/600M, 5560A/1G и 5560A/2G.
