Калибратор импеданса Meatest M550

Meatest M550 — специализированный калибратор импеданса для поверки и калибровки LCR-метров, импедансных анализаторов и других приборов, измеряющих комплексные параметры R, L и C в частотном диапазоне до 1 МГц. Вместо набора отдельных однозначных эталонов M550 объединяет банки фиксированных мер сопротивления, ёмкости и индуктивности с автоматическим переключением между ними, что существенно ускоряет поверочные процедуры и снижает трудозатраты оператора.

Калибратор содержит стабильные и малозависимые от температуры эталоны сопротивления, частичные эталоны ёмкости и имитированные эталоны индуктивности на пассивной RC T-образной схеме. Позиции OPEN и SHORT позволяют компенсировать влияние измерительных кабелей, а встроенный измеритель тестового сигнала отображает напряжение, ток и частоту испытуемого прибора. Поддерживаются режимы подключения 4TP (четырёхпарный коаксиальный), 4W и 2W для работы как с прецизионными, так и с ручными LCR-метрами.

Почему выбирают M550

• Полный набор эталонов R, L, C в одном приборе. Сопротивление 0,1 Ом — 100 МОм, ёмкость 10 пФ — 100 мкФ, индуктивность 10 мкГн — 10 Гн (имитация).
• Частотный диапазон до 1 МГц. Калибровочные данные и эталонные значения доступны от 20 Гц до 1 МГц.
• Три схемы подключения. 4TP, 4W и 2W для разных типов LCR-метров и импедансных анализаторов.

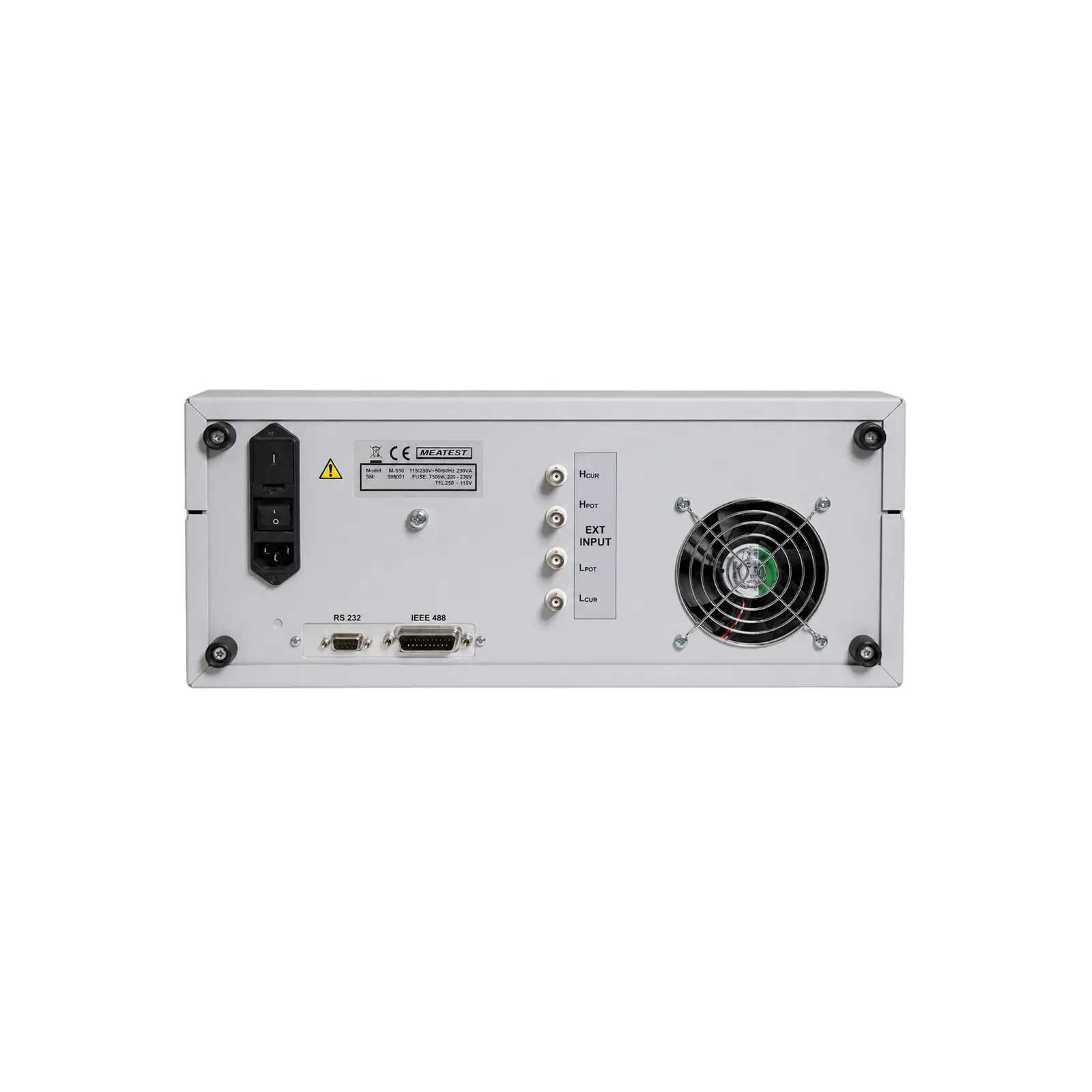

• Автоматизация поверки. RS-232 и GPIB для построения автоматизированных процедур калибровки.
• Встроенный измеритель тестового уровня. Контроль напряжения (0,2 — 10 В RMS), тока (1 нА — 500 мА) и частоты (20 Гц — 100 кГц) испытуемого прибора.

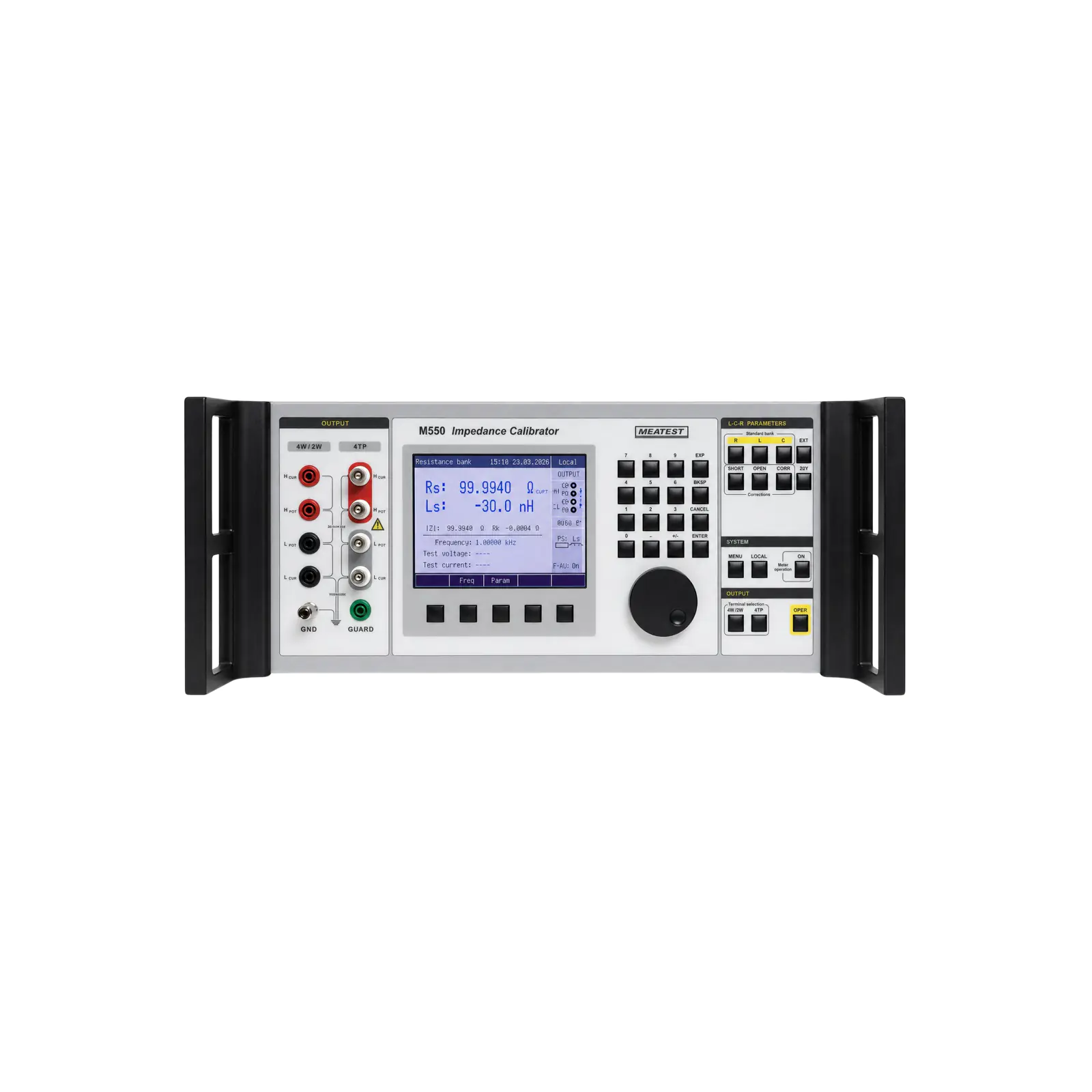

M550 заменяет громоздкий набор разрозненных эталонных мер и ориентирован на лаборатории, где регулярно поверяют LCR-метры разных классов точности. Большой ЖК-дисплей показывает комплексные параметры в выбранных парах величин (Z/θ, Y/θ, Rs/Ls, Cs/D и др.), а система перекалибровки позволяет выполнять полную или упрощённую коррекцию без разборки прибора.
