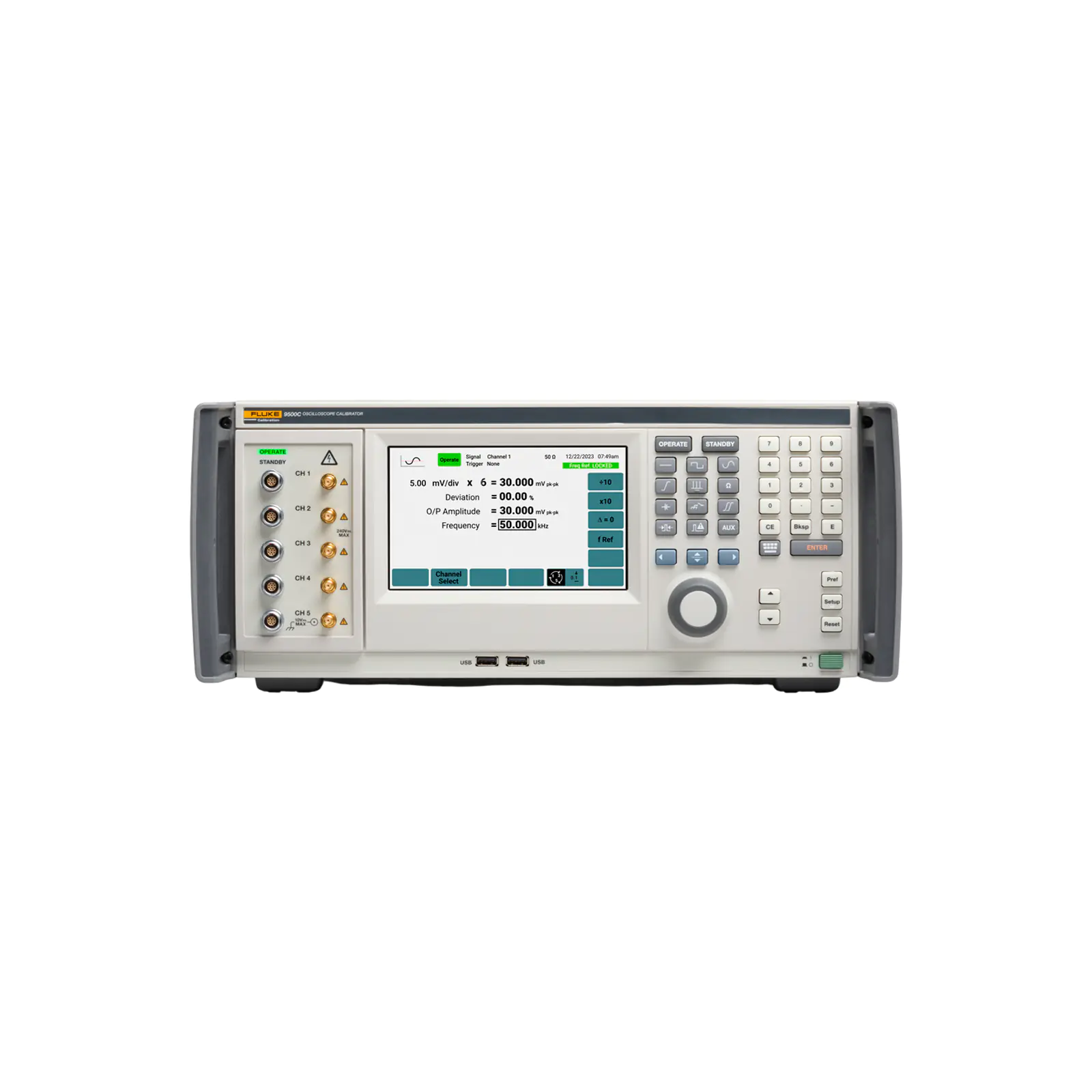

Калибратор осциллографов Fluke 9500C
- Поставщик
- Диполь
- Страна производитель
- США
- Гарантия
- 1 год
- Напряжение постоянного электрического тока (DCV)
- В 1 МОм: ±1 мВ — ±200 В
± (0,01 % + 10 мкВ)
В 50 Ом: ±1 мВ — ±5 В
± (0,025 % + 10 мкВ)
Многоканальный выход - Напряжение переменного электрического тока (ACV)
- Прямоугольный сигнал
В 1 МОм: 40 мкВ — 200 В (pk-pk)
В 50 Ом: 40 мкВ — 5 В (pk-pk)
10 Гц — 100 кГц
≥1 мВ: ± (0,1 % + 10 мкВ)
Выровненная синусоида (leveled sine)
0,1 Гц — 4,2 ГГц
5 мВ — 5 В (pk-pk, до 2,02 ГГц; выше — до 3 / 2 В)
Неравномерность относительно 50 кГц: ±1,5 — ±4 %
Фронты: 500 пс / 125 пс (fast edge), HV edge до 200 В pk-pk - Сила постоянного электрического тока (DCI)
- С токовым BNC-адаптером
±100 мкА — ±100 мА
± (0,25 % + 0,5 мкА) - Сила переменного электрического тока (ACI)
- С токовым BNC-адаптером
100 мкА — 100 мА (pk-pk)
10 Гц — 100 кГц
± (0,25 % + 0,5 мкА) при 1 кГц - Частота (F)
- Маркеры времени: период от 240 пс до 55 с
± 0,15 мкс/с (внутренняя опора)
Внутренняя частотная опора: ± 0,15 мкГц/Гц - Электрическое сопротивление (R)
- Входной импеданс осциллографа
10 Ом — 12 МОм
± 0,1 — 0,5 % в зависимости от поддиапазона - Электрическая емкость (C)
- Входная емкость осциллографа (100 кГц)
1 — 95 пФ
± (2 — 3 % + 0,25 пФ) - Интерфейсы
- GPIB, USB
- Комплектация
- Основной блок 9500C; активные головки 9540C — по заказу / комплектации
- Время прогрева
- 20 мин
- Нормальная температура
- Tкал ± 5 °C (заводская Tкал = 23 °C)
- Рабочая температура
- 0 — 40 °C (основной блок)
0 — 50 °C (головки) - Влажность при работе
- < 90 % (5 — 30 °C); < 75 % (30 — 40 °C)
- Температура хранения
- -20 — 70 °C
- Влажность при хранении
- < 95 % (0 — 70 °C)
- Разъемы

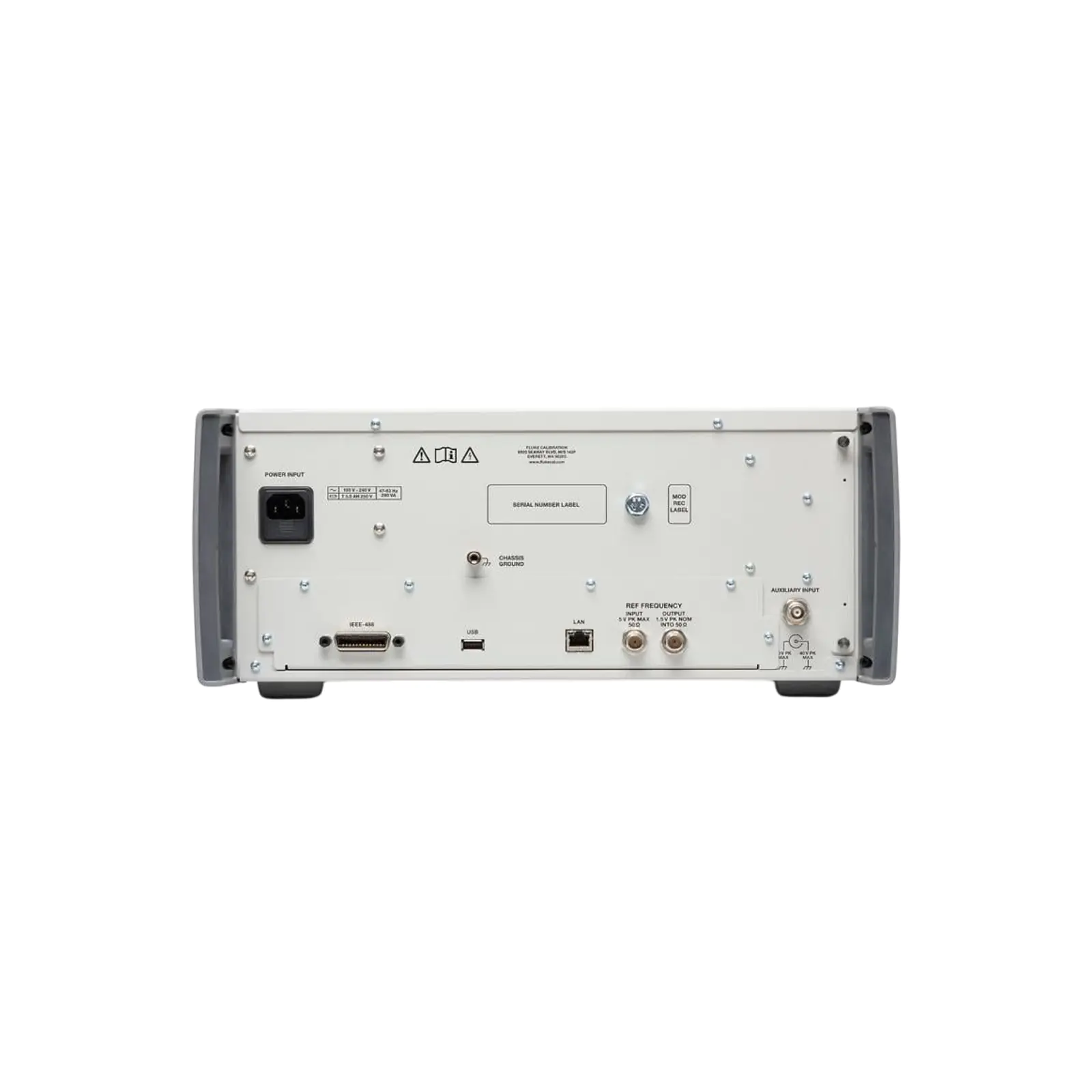

- Active Head / BNC; AUX IN; REF IN/OUT; GPIB; USB
- Питание
- 100 — 240 В, 47 — 63 Гц
До 250 ВА - Габаритные размеры (Ш×В×Г)
- 433 x 190 x 488 мм
- Масса
- 13,1 кг

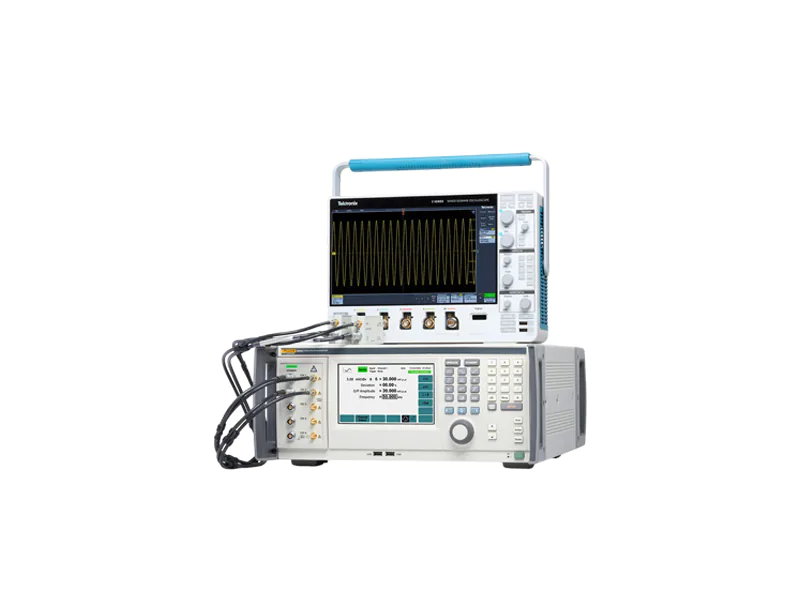

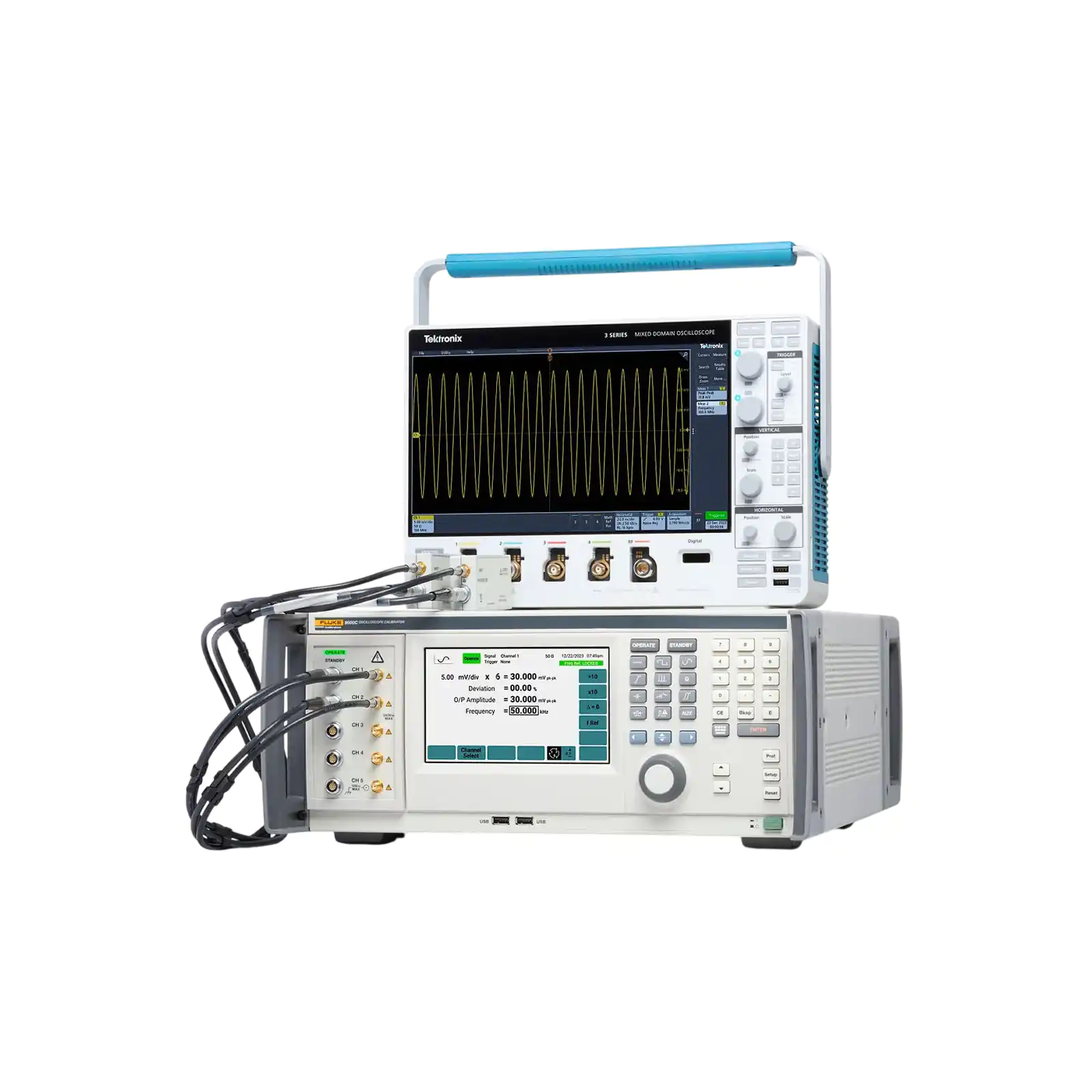

Fluke 9500C — специализированный калибратор осциллографов с технологией Active Head для метрологических лабораторий и сервисных центров. Сигналы формируются непосредственно в съемных активных головках 9540C у входа осциллографа, что снижает влияние кабелей и позволяет автоматизировать многоканальную поверку без ручных переключений.

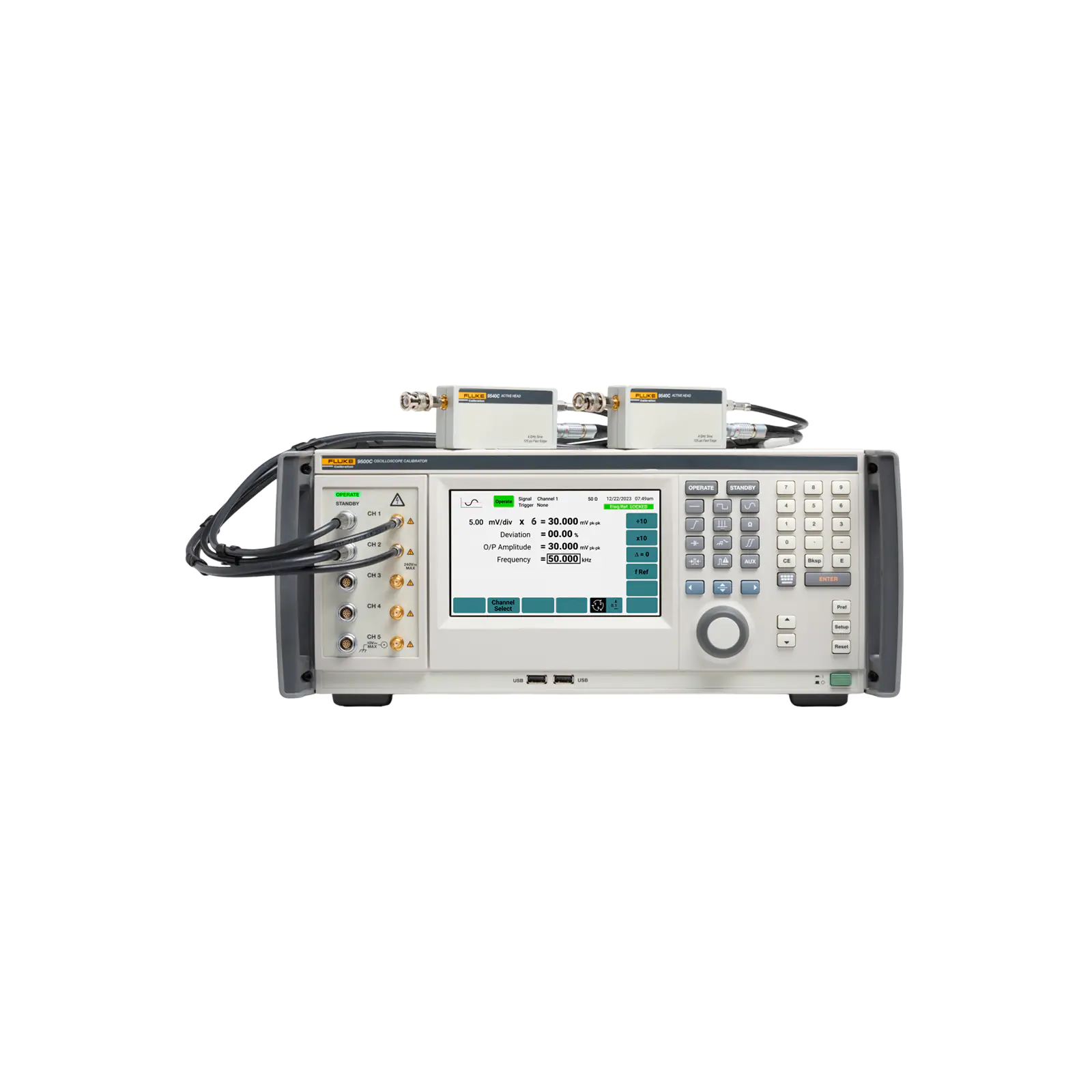

Один основной блок управляет до пяти головок: четыре канала осциллографа и внешний триггер. Система воспроизводит постоянное и переменное напряжение, выровненную синусоиду до 4,2 ГГц, быстрые фронты, маркеры времени, токовые сигналы (с адаптером), а также измеряет входной импеданс.
Почему выбирают Fluke 9500C
- Полоса до 4,2 ГГц. Выровненная синусоида позволяет поверять полосу пропускания современных осциллографов.
- Active Head Technology. Сигналы формируются у входа осциллографа; до 5 головок на один основной блок.
- Полный набор осциллографических функций. DCV/ACV, leveled sine, edge / fast edge, timing markers, pulse width, zero skew, overload pulse и др.
- Автоматизация. Поддержка ПО METLAB, интерфейсы GPIB и USB для автоматизированной поверки.
- Измерение входного импеданса. Сопротивление и емкость входов осциллографа без дополнительного оборудования.
9500C — решение длялабораторий, которым нужен выделенный калибратор осциллографов с высокойполосой, многоканальной автоматизацией и прослеживаемой точностью сигналов.
