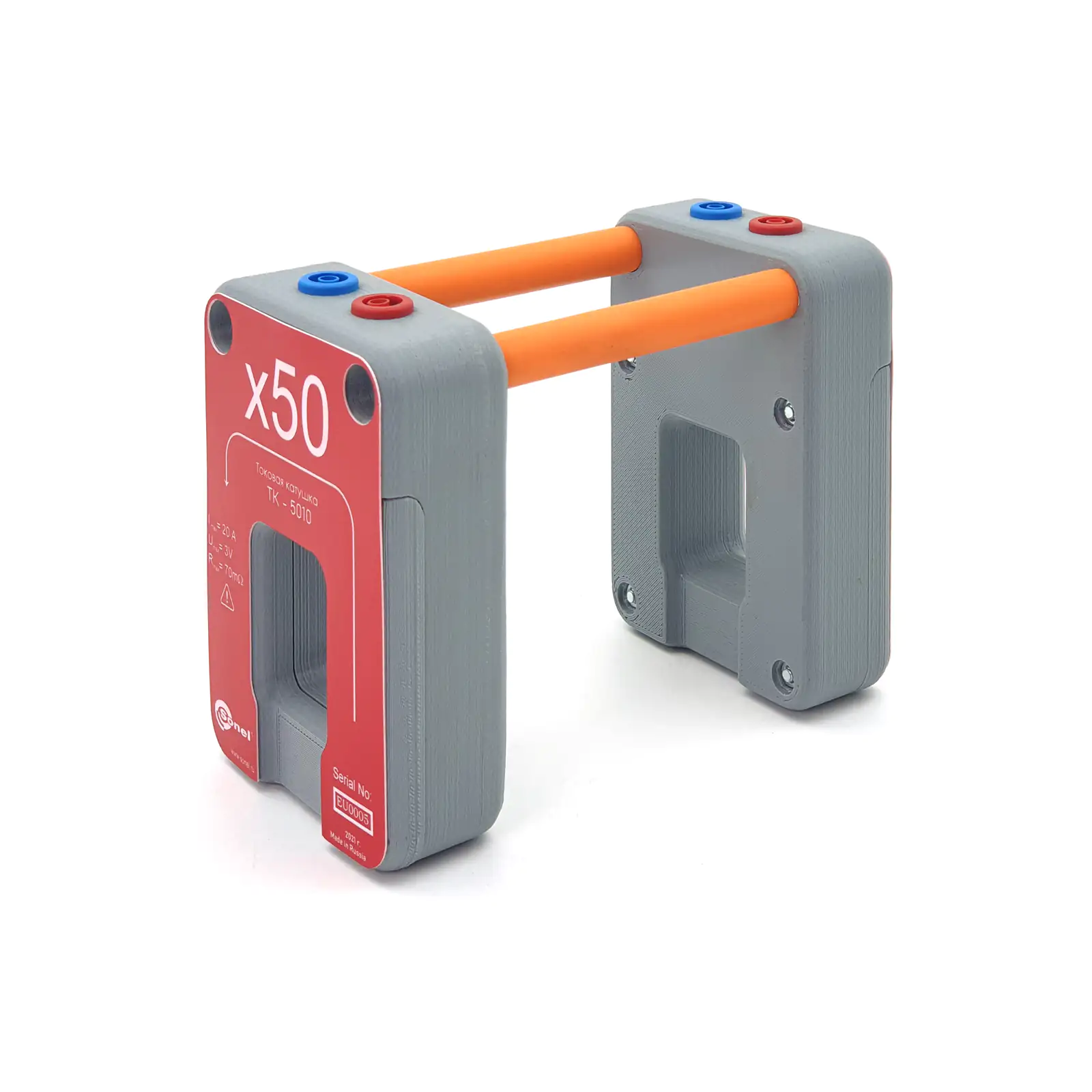

Токовая катушка ТК-5010

Страна производителя: Россия

Оборудование под вашу задачу

Специалисты компании Диполь проконсультируют вас и помогут с подбором оптимального оборудования

Связаться с нами

Поставщик: СОНЭЛ
Страна производитель: Россия
Габаритные размеры (Ш×В×Г): 90 х 125 х 160 мм
Масса: 1 кг

Стоимость

По запросу

Количество

Номер в ГРСИ

88924-23

Поставщик: СОНЭЛ
Страна производитель: Россия

Габариты

Габаритные размеры (Ш×В×Г): 90 х 125 х 160 мм
Масса: 1 кг

Дополнительная информация: Номинальные значения коэффициентов трансформации силы переменного и постоянного тока К^тт: 10; 50

Диапазон преобразований силы постоянного тока: от 0,1 до 20 А.

Диапазон преобразований среднеквадратических значений силы переменного тока частотой от 40 до 400 Гц: от 0,1 до 20 А.

Пределы допускаемой относительной погрешности преобразований среднеквадратических значений силы переменного тока частотой от 40 до 400 Гц и силы постоянного тока: ±0.5%.

Максимальное значение напряжения постоянного тока: 3 В.

Максимальное среднеквадратическое значение напряжения переменного тока: 3 В.

Входное сопротивление: 150 мОм.

Контур с коэффициентом трансформации х10:
- диаметр обхвата токовыми клещами, не менее: 34 мм;
- ширина (зев клещей): 23 мм.

Контур с коэффициентом трансформации х50:
- диаметр обхвата токовыми клещами, не менее: 39 мм;
- ширина (зев клещей): 30 мм.

Рабочие условия измерений:
температура окружающей среды: от 10 до 30 °С;
относительная влажность: от 30 до 80 %.

Максимальное время работы при протекании тока, мин, не более:
при значениях силы тока не более 10 А: Непрерывно;
при значениях силы тока не более 20 А (с последующим охлаждением в течение 10 минут): 2.

Средний срок службы: 15 лет.

ТК-5010 Токовая катушка для калибровки и поверки электроизмерительных клещей

РЭ TK-5010.pdf
