Система машинного зрения MeterVision
Модуль машинного зрения для METLAB. Он автоматически считывает показания с приборов, у которых нет цифрового интерфейса связи с ПК, — и тем самым снимает главное ограничение автоматизации: «этот прибор нельзя подключить к компьютеру».
Поддерживаются обычные веб-камеры и профессиональные IP-камеры (RTSP). Градуировка шкал — линейная, гиперболическая или по пользовательской функции; интеграция с внешними скриптами через Python и сокеты.
ТАБЛО
Семисегментные индикаторы мультиметров, дисплеи современных приборов.
ШКАЛЫ
Три метода определения положения стрелки: по углам, контурам и цветам.
ИНДИКАТОРЫ
Светодиоды, лампы состояния («зелёный / красный / жёлтый»).

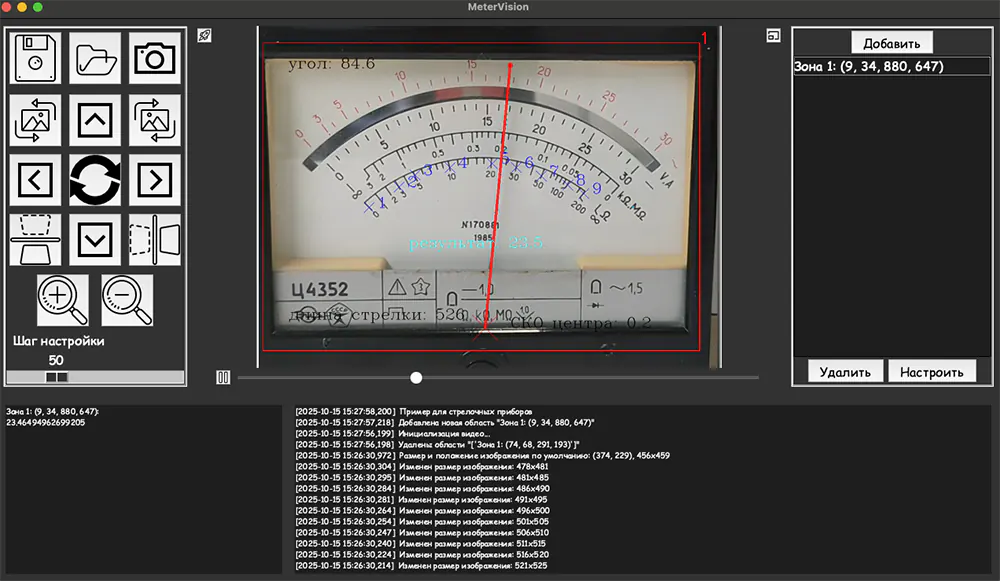

Поверка легендарной «цешки» Ц4352-М1 — один из самых показательных кейсов: METLAB + MeterVision + калибратор Meatest 9000 сокращают время поверки до одного часа, обеспечивая точность установки в 10 раз выше класса точности прибора за счёт алгоритма «сходящегося ряда». Система автоматически заполняет протокол, рассчитывает вариацию и сохраняет скриншот каждой подтверждённой точки.
Подробный обзор возможностей — в видео «Цифровой глаз метролога»: настройка зон распознавания, работа с цифровыми и стрелочными приборами, интеграция с Python.
| Категория | Примеры | Что считывается |
|---|---|---|
| Цифровые мультиметры | Fluke, ОММЕГА, Keithley | Показания на 7-segment дисплеях |
| Стрелочные приборы | Ц4352-М1, аналоговые амперметры/вольтметры | Положение стрелки, нелинейные шкалы |
| Приборы с индикацией | Любые СИ со светодиодами | Цвет и состояние индикатора |
| Лабораторные приборы без интерфейса | Устаревшие, импортные, «не подключаемые» | Любые видимые показания |

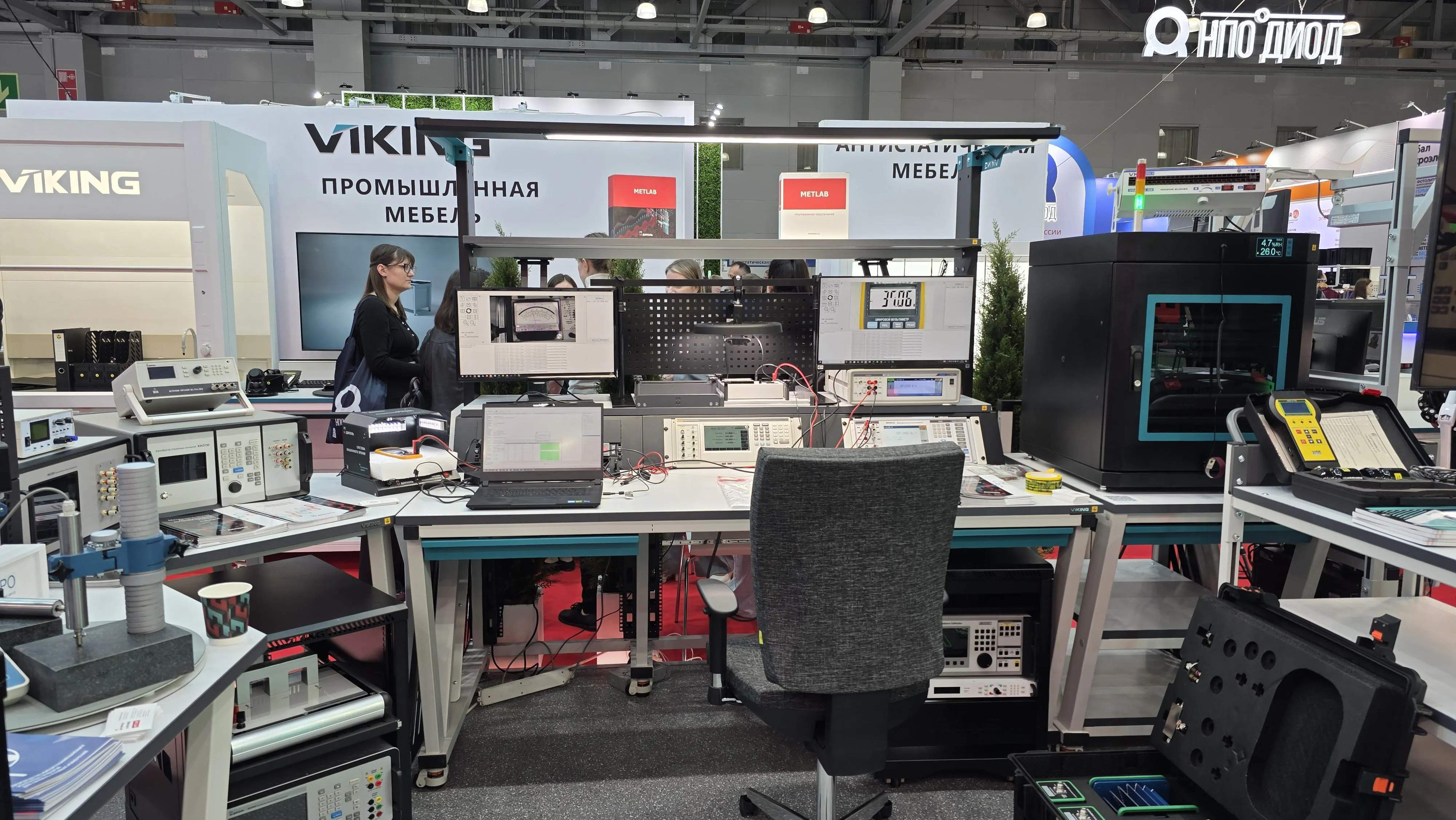

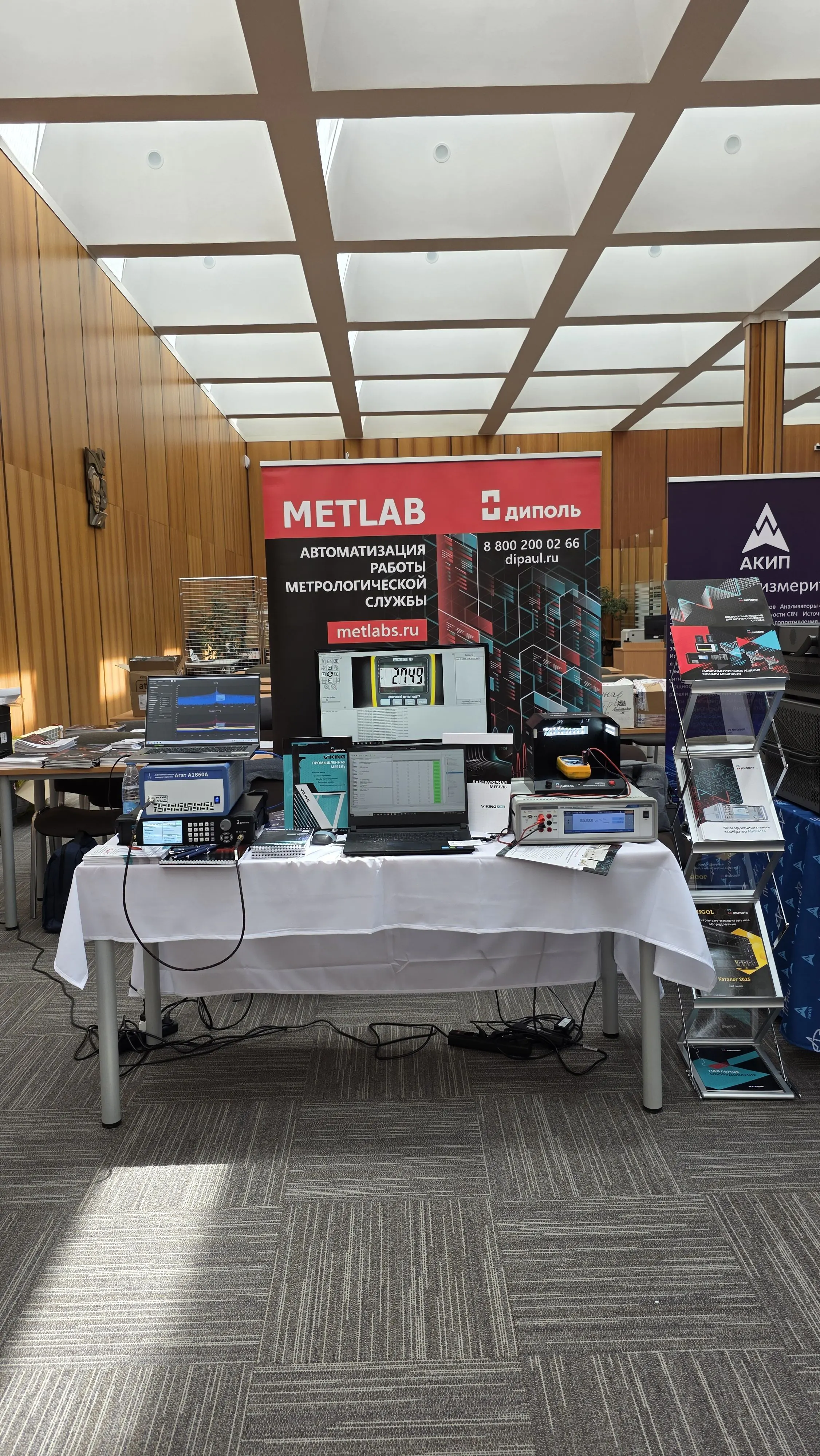

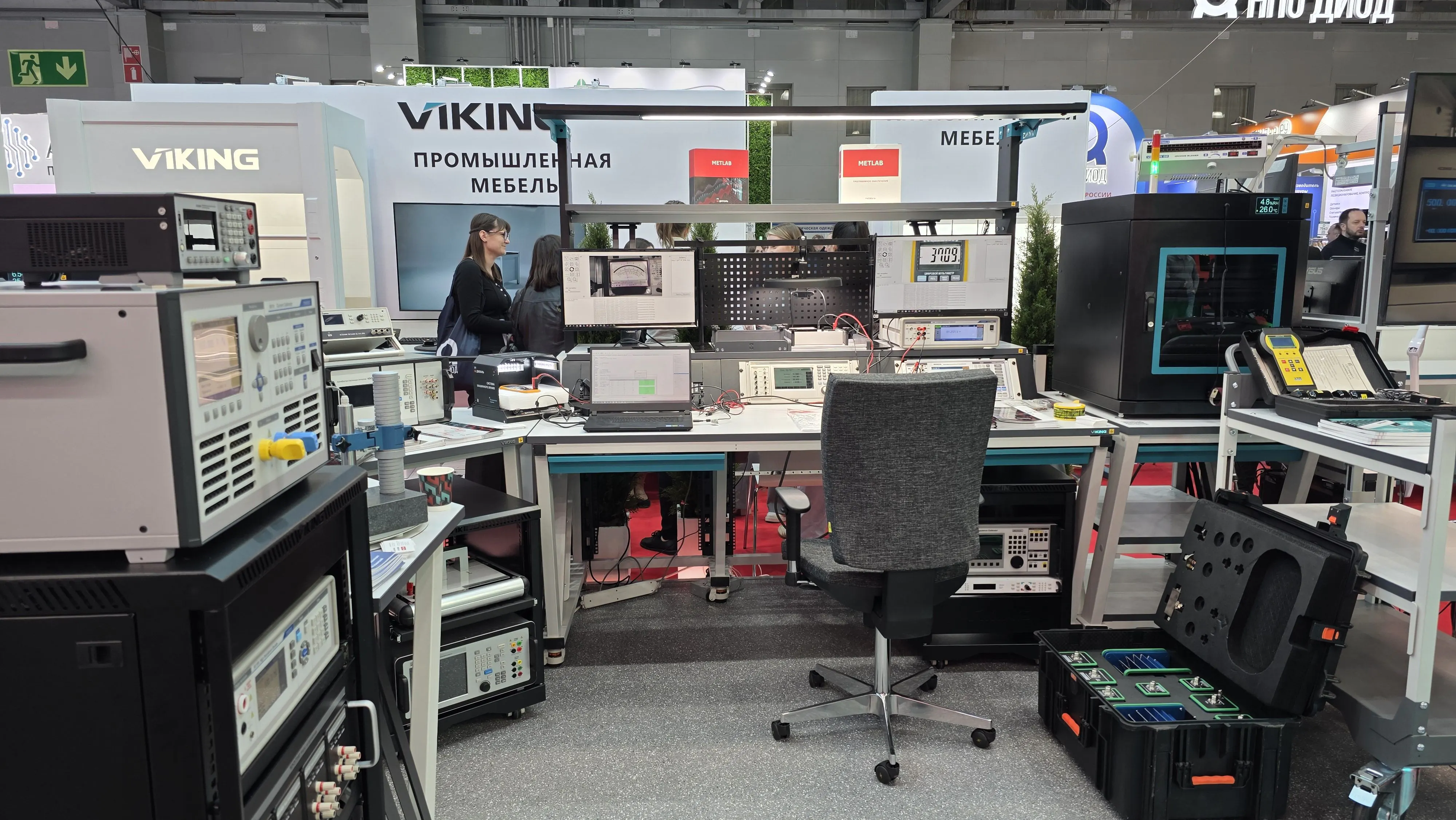

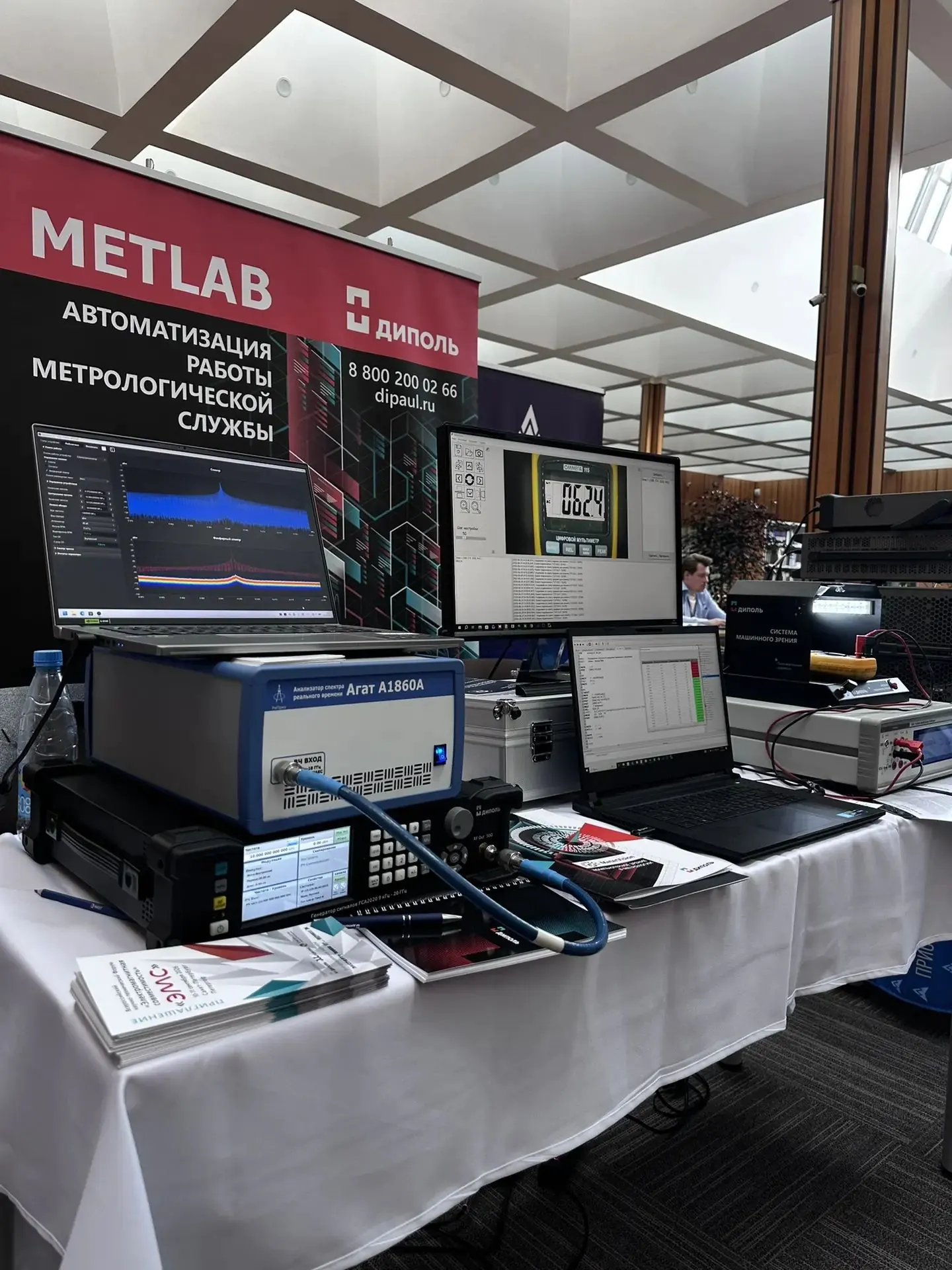

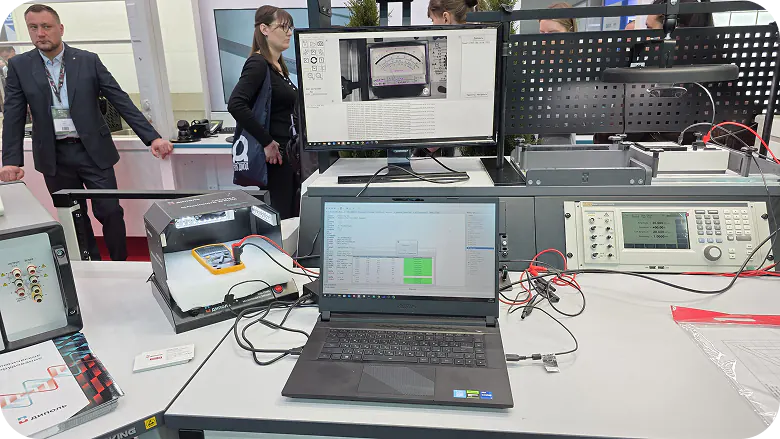

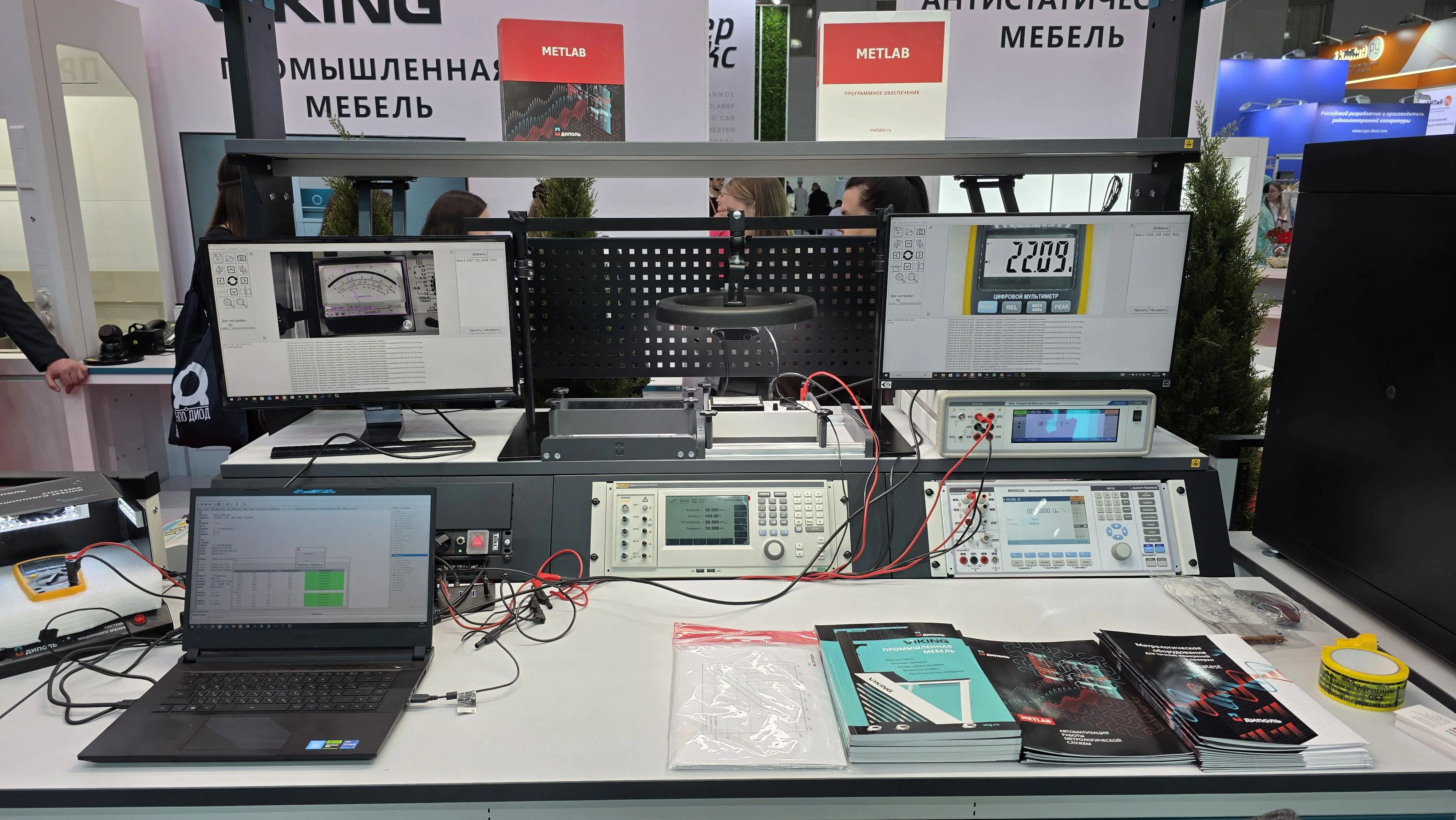

Один наглядный пример АПК на базе METLAB: фото рабочего места, перечень оборудования (эталоны + поверяемое СИ), краткая схема связей. Рекомендуется взять материалы из папки «Примеры стендов».
- ПО
- Эталоны
- Результат
- Автоматическое выполнение всех этапов поверки — от проверки входных напряжений до контроля встроенного генератора; готовый протокол без ручного заполнения
