Прецизионный калибратор процессов КП5100

Страна производителя: Китай

Оборудование под вашу задачу

Специалисты компании Диполь проконсультируют вас и помогут с подбором оптимального оборудования

Связаться с нами

Прецизионный калибратор процессов КП5100

Поставщик: Диполь
Страна производитель: Китай
Гарантия: 1 год
Напряжение постоянного электрического тока (DCV): 10 мВ - 110 В
± 25 ppm
Разрешение до 0,1 мкВ
7 разрядов
Напряжение переменного электрического тока (ACV): Опция AC/DC: выход DC+AC, частота до 5 кГц
Сила постоянного электрического тока (DCI): 0,1 мА - 110 мА
± 30 ppm
Разрешение до 10 нА
Частота (F): 1 Гц - 100 кГц
50 ppm
Уровень сигнала 0,3 - 12 В (P-P)
Разрешение до 0,01 Гц
Электрическое сопротивление (R): 4 Ом - 4,4 кОм
± 20 ppm
Диапазоны 400 Ом / 4 кОм
Термометр сопротивления (ТС): Pt385 (25 / 100 / 200 / 500 / 1000 Ом), Pt3916, Pt3926, Cu10, Cu50, Cu100, Ni120
-200 - 850 °C (по типам)
лучшая погрешность от ± 0,02 °C (1 год)
Термопары (ТП): B, E, J, K, N, R, S, T, G, C, D
-200 - 2300 °C (по типам)
лучшая погрешность от ± 0,08 °C (1 год)
Выход ТП: -10 - 80 мВ
Напряжение постоянного электрического тока (DCV): 10 мВ - 110 В
± 30 ppm
Входное сопротивление 10 МОм
Сила постоянного электрического тока (DCI): 0,1 мА - 110 мА
± 30 ppm
Режим Loop 24 В
Частота (F): 1 Гц - 100 кГц
± 0,005 %
Электрическое сопротивление (R): 4 Ом - 4,8 кОм
± 20 ppm
2- и 4-проводное измерение
Термометр сопротивления (ТС): Pt385, Pt3916, Pt3926, Cu10, Cu50, Cu100, Ni120
-200 - 850 °C (по типам)
лучшая погрешность от ± 0,009 °C (1 год, 4-проводное)
Термопары (ТП): B, E, J, K, N, R, S, T, G, C, D
-200 - 2300 °C (по типам)
Цифр на дисплее: 7 разрядов
Интерфейсы: RS-232
Комплектация: Калибратор КП5100, тестовые провода, короткозамкнутые провода, зажимы «крокодил», кабель питания, предохранители, инструкция; компенсационные провода ТП и низкотермические провода
Время прогрева: 30 мин
Нормальная температура: 23 ± 2 °C
Рабочая температура: 15 - 35 °C
Влажность при работе: 20 - 85 %, без конденсации
Температура хранения: 0 - 40 °C
Влажность при хранении: < 95 %, без конденсации
Разъемы: Отдельные клеммы источника и измерителя U/I/R, клеммы ТП, импульсные вход/выход, Loop 24 В
Питание: 220 ± 22 В, 50 ± 2 Гц
До 80 ВА
Габаритные размеры (Ш×В×Г): 460 x 220 x 360 мм
Масса: 10 кг

Опции

AC/DC analog output

Стоимость

По запросу

Количество

Поставщик: Диполь
Страна производитель: Китай
Гарантия: 1 год

Метрологические характеристики в режиме воспроизведения

Напряжение постоянного электрического тока (DCV): 10 мВ - 110 В
± 25 ppm
Разрешение до 0,1 мкВ
7 разрядов
Напряжение переменного электрического тока (ACV): Опция AC/DC: выход DC+AC, частота до 5 кГц
Сила постоянного электрического тока (DCI): 0,1 мА - 110 мА
± 30 ppm
Разрешение до 10 нА
Частота (F): 1 Гц - 100 кГц
50 ppm
Уровень сигнала 0,3 - 12 В (P-P)
Разрешение до 0,01 Гц
Электрическое сопротивление (R): 4 Ом - 4,4 кОм
± 20 ppm
Диапазоны 400 Ом / 4 кОм
Термометр сопротивления (ТС): Pt385 (25 / 100 / 200 / 500 / 1000 Ом), Pt3916, Pt3926, Cu10, Cu50, Cu100, Ni120
-200 - 850 °C (по типам)
лучшая погрешность от ± 0,02 °C (1 год)
Термопары (ТП): B, E, J, K, N, R, S, T, G, C, D
-200 - 2300 °C (по типам)
лучшая погрешность от ± 0,08 °C (1 год)
Выход ТП: -10 - 80 мВ

Метрологические характеристики в режиме измерения

Напряжение постоянного электрического тока (DCV): 10 мВ - 110 В
± 30 ppm
Входное сопротивление 10 МОм
Сила постоянного электрического тока (DCI): 0,1 мА - 110 мА
± 30 ppm
Режим Loop 24 В
Частота (F): 1 Гц - 100 кГц
± 0,005 %
Электрическое сопротивление (R): 4 Ом - 4,8 кОм
± 20 ppm
2- и 4-проводное измерение
Термометр сопротивления (ТС): Pt385, Pt3916, Pt3926, Cu10, Cu50, Cu100, Ni120
-200 - 850 °C (по типам)
лучшая погрешность от ± 0,009 °C (1 год, 4-проводное)
Термопары (ТП): B, E, J, K, N, R, S, T, G, C, D
-200 - 2300 °C (по типам)

Конструкция, интерфейс и комплектация

Цифр на дисплее: 7 разрядов
Интерфейсы: RS-232
Комплектация: Калибратор КП5100, тестовые провода, короткозамкнутые провода, зажимы «крокодил», кабель питания, предохранители, инструкция; компенсационные провода ТП и низкотермические провода

Условия эксплуатации и хранения

Время прогрева: 30 мин
Нормальная температура: 23 ± 2 °C
Рабочая температура: 15 - 35 °C
Влажность при работе: 20 - 85 %, без конденсации
Температура хранения: 0 - 40 °C
Влажность при хранении: < 95 %, без конденсации
Разъемы: Отдельные клеммы источника и измерителя U/I/R, клеммы ТП, импульсные вход/выход, Loop 24 В
Питание: 220 ± 22 В, 50 ± 2 Гц
До 80 ВА

Габариты

Габаритные размеры (Ш×В×Г): 460 x 220 x 360 мм
Масса: 10 кг

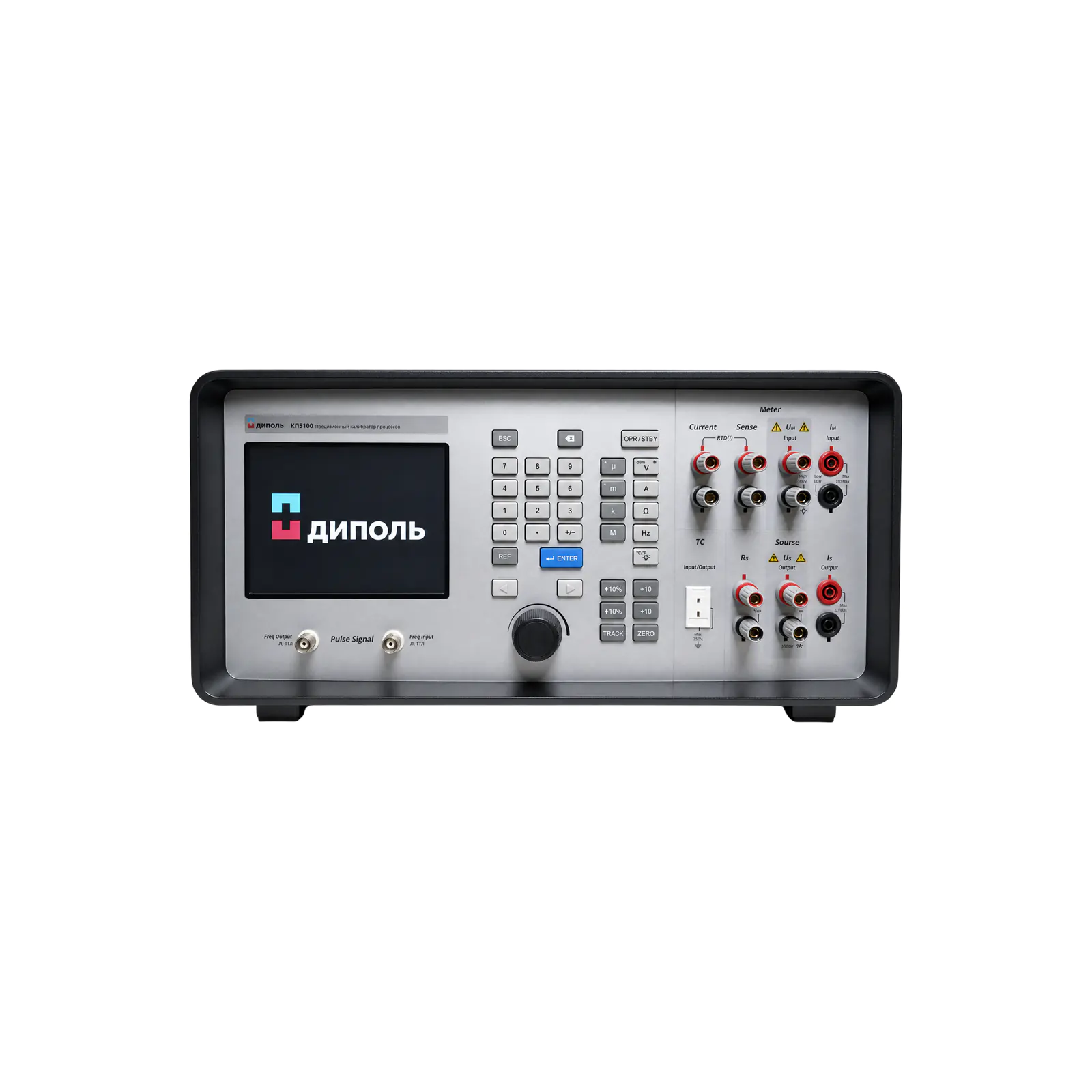

КП5100 — прецизионный калибратор процессов эталонного уровня для измерения технологических сигналов и калибровки тепловых электрических приборов. Класс точности 0,003 позволяет поверять и калибровать калибраторы технологических сигналов класса 0,01 и ниже, а также промышленные датчики, трансмиттеры и другие технологические средства измерений.

Прибор совмещает режимы источника и измерителя для постоянного напряжения, тока, сопротивления, частоты, сигналов термометров сопротивления (RTD) и термопар. Каналы электрически изолированы, есть защита от перегрузок, режим Loop 24 В для работы с токовыми петлями и сенсорный цветной дисплей. Управление возможно вручную или через интерфейс RS-232.

Почему выбирают КП5100

Класс точности 0,003. Подходит для калибровки приборов технологических сигналов класса 0,01 и ниже.
Широкий набор функций. DCV, DCI, сопротивление, частота, 11 типов RTD и 12 типов термопар — вывод и измерение.
Изолированные каналы. Каналы электрически развязаны и не влияют друг на друга.
Режим Loop 24 В. Встроенное вспомогательное питание токовой петли для работы с трансмиттерами.
Удобство работы. Цветной сенсорный экран, раздельные клеммы источника и измерителя, статистический анализ.

КП5100 ориентирован на метрологические лаборатории и промышленные предприятия в энергетике, нефтехимии, металлургии, транспорте и других отраслях, где нужна точная поверка и калибровка технологических измерительных приборов.

Спецификация КП5100.pdf РЭ КП5100.pdf
